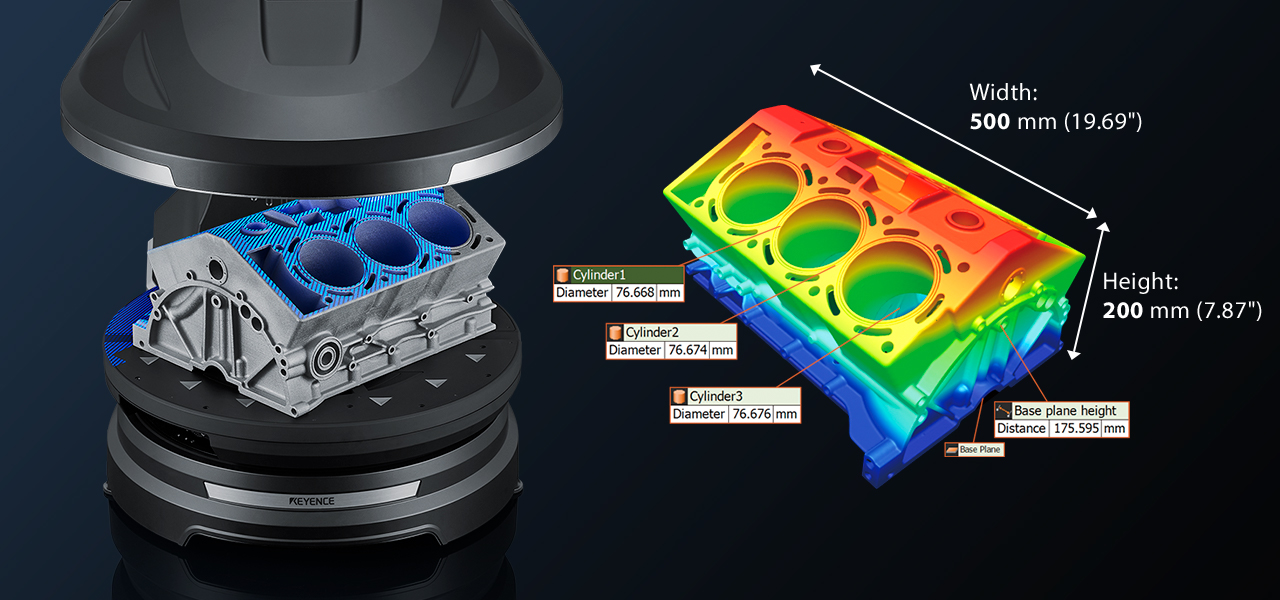

VL系列三维扫描仪三坐标测量机可以从各个方向对大目标进行三维测量，提供全360°扫描能力。电动转台在X、Y和θ方向移动，实现对测量目标的全自动识别和扫描。高放大倍数镜头可捕获多达1600万个数据点，允许获取传统扫描仪无法测量的小目标和复杂形状的精确数据。全360°扫描可以直接与CAD数据进行比较，便于检测与设计值的偏差，快速确定好与坏的部件，并分析产品使用前后的磨损情况。
VR-6000光学型电压器执行非接触式测量以取代触控笔轮廓计和粗糙仪。该3D配置文件系统以0.1μm的分辨率捕获到目标的全面数据，从而能够测量无法使用探针型仪器执行的功能。新的旋转扫描大大扩展了系统的测量功能。可以使用盲点进行真正的横截面测量。可以在不切割或破坏目标的情况下测量壁厚和凹陷特征。此外，HDR扫描算法提供了增强的扫描功能，即使在光泽和遮罩表面上也可以立即确定最佳设置以捕获高质量数据。
VR系列广域3D测量系统能够进行非接触、高分辨率的3D测量。VR系列捕获的是完整的表面数据，而不是通常由CMM或轮廓仪捕获的点或线数据，允许以最高的置信度测量小特征。自动定位和测量功能允许使用户可以在零件的整个表面捕获精确数据，无需夹具或调整。VR系列在测量精确的3D特征、轮廓、平面度和粗糙度方面表现出色。
三维扫描仪捕获物体形状的三维数据，用于测量或可视化目的。3D扫描仪有两种类型：接触式系统，通过探头物理接触目标获得坐标；非接触式系统，在不接触目标的情况下获得3D数据。
使用接触式3D扫描仪，操作人员将探头对准目标物体，并记录探头的位置作为坐标。这种传统的方法需要很长时间来完成测量，并且不允许完全映射复杂的形状或几何图形。非接触式三维扫描仪通过测量激光或其他光源反射目标物体的时间差和发射角度来获取三维数据。一些3D扫描仪将条纹图案投射到目标上，并测量线条的位移来获取数据。
3D扫描仪的好处

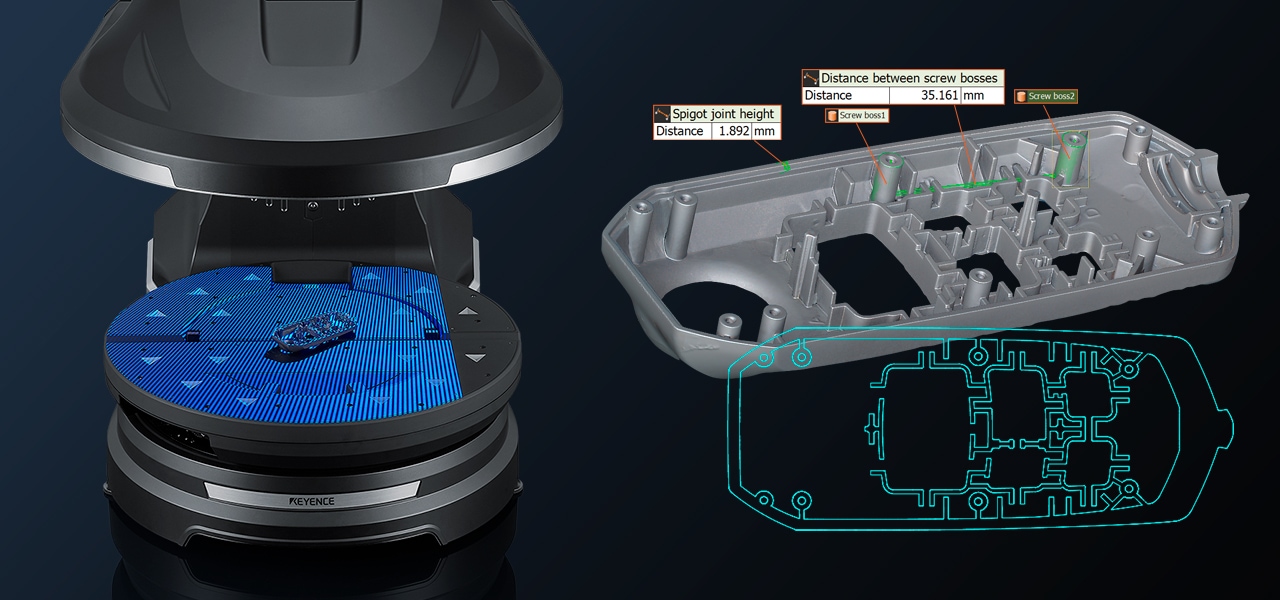

3D扫描仪可以在3D和2D中进行测量，操作简单。设置和测量操作简单，因此任何人都可以高精度测量复杂对象。3D扫描仪可以在一次扫描中测量横截面、厚度，并执行GD&T测量。
对于传统的测量系统，需要许多设置步骤，例如夹具、阶段调整和测量目标的精确放置。然而，使用3D扫描仪，操作员只需将目标物体放置在工作台上，即可立即开始测量。此外，由于扫描整个曲面，3D扫描仪可以执行几乎无限的测量，包括测量曲面上的最高点和最低点、直线之间的距离以及圆或其他特征之间的距离。
目标对象可以直接与3D CAD数据进行比较，或者与类似部分的测量数据进行比较。比较目标测量数据可以帮助验证符合性并识别缺陷。
将3D扫描与对象的3D CAD数据进行比较，可以可视化最终产品和设计之间的任何差异。可以通过传统方法难以测量的对象，例如具有自由形状或复杂几何形状的部件，与CAD数据相比可以快速比较，以立即可视化部分超出公差的任何区域。另外，还可以比较来自同一产品的不同测量数据，这允许在使用之前和之后捕获产品形状的变化，或者用于识别一个部件可能在另一个部件失效的原样上工作。
逆向工程分析现有产品以揭示其规格，组件和设计。3D扫描仪可以重新创建具有高数据质量的产品的形状，使得可以快速为现有产品进行图纸。
逆向工程通过分析产品本身或其组件，帮助确定产品的制造方法和工作原理。3D扫描仪可以精确分析、标注和创建图形或DXF文件，甚至是复杂形状和产品。3D扫描能够快速测量物体，而不必考虑其复杂性ers是逆向工程的最佳测量系统。
3D扫描仪案例研究
冲压行业
金属和塑料材料具有影响其工作方式的可塑性和弹性，因此，使工业产品设计为设计规格可以非常困难。为了评估产品的形状，必须使用3D扫描仪扫描整个部分。
通过3D扫描仪，可以很容易地进行深拉伸产品的测量、回弹分析和板厚评估。通过对零件CAD数据进行可视化，可以完成深拉产品的轮廓测量，而回弹可以通过测量截面的差异进行分析。此外，手动工具无法捕捉弯曲零件的厚度或金属加工引起的厚度变化，但3D扫描仪可以捕捉整个零件的板厚减少率。
有关冲压行业应用指南的3D扫描仪，请单击下面的按钮。
注塑工业
注塑件由于其自由几何形状而难以测量，并且在使用接触工具测量时可能会变形。3D扫描仪允许对模制产品进行广泛的测量，包括半径、平面度和曲率。从模具中取出零件时产生的翘曲可以快速准确地测量整个零件。此外，可以扫描来自不同模具的样品，并将数据叠加，以便立即了解差异。
对于注塑行业应用指南的3D扫描仪，点击下面的按钮。
铸造业
由于捕获的数据点数量有限，收集点数据的测量系统可能会忽略不符合项，否则会导致测量超出尺寸公差范围。3D扫描仪可用于获取整个产品的扫描数据，以评估其真实形状。
有了3D扫描仪，就可以很容易地评估交流发电机和散热器翅片的形状，以及测量电气部件的位置。当评估发电机的形状时，CAD数据可以直接叠加在3D扫描上，以识别任何不合格。此外，散热片的鳍片实际上可以切成横截面，以测量其间距和高度，而不破坏部分。
对于铸造行业应用指南的3D扫描仪，点击下面的按钮。
关于3D扫描仪的常见问题
3D扫描精度通常在10-100微米之间。3D扫描仪通常擅长测量不包含小表面特征的大型零件，因为其精度不足以获得高分辨率的表面形状数据。对于VL系列，高倍率镜头可用于在表面上捕获多达1600万个数据点零件的ace，确保即使是很小的特征或目标也能准确测量。
3D扫描是一种非接触式测量形式，通过使用投影光源捕获目标对象的三维形状。3D扫描仪可以将激光投影到表面上，并测量激光返回到光接收元件所需的时间以映射部分的表面。其他3D扫描仪将条纹图案投影到目标对象上，并测量线路的位移以构建3D模型。
3D扫描仪用于获取目标对象上的数据，以便用户可以可视化和测量对象的表面。一些3D扫描仪允许扫描对象与其CAD模型进行比较，因此用户可以快速了解制造的部分与设计的不同。3D扫描仪用于许多行业的质量控制和研究和原型设计，包括冲压，成型，铸造和电子产品。
