光纤传感器
一种光纤传感器,使用不同的光纤单元,支持几乎任何环境中的各种应用。188bet在线这些都是可靠且易于使用的设备,具有高功率,可以自动调整到实时条件,并有一个直接的显示,消除了任何猜测。

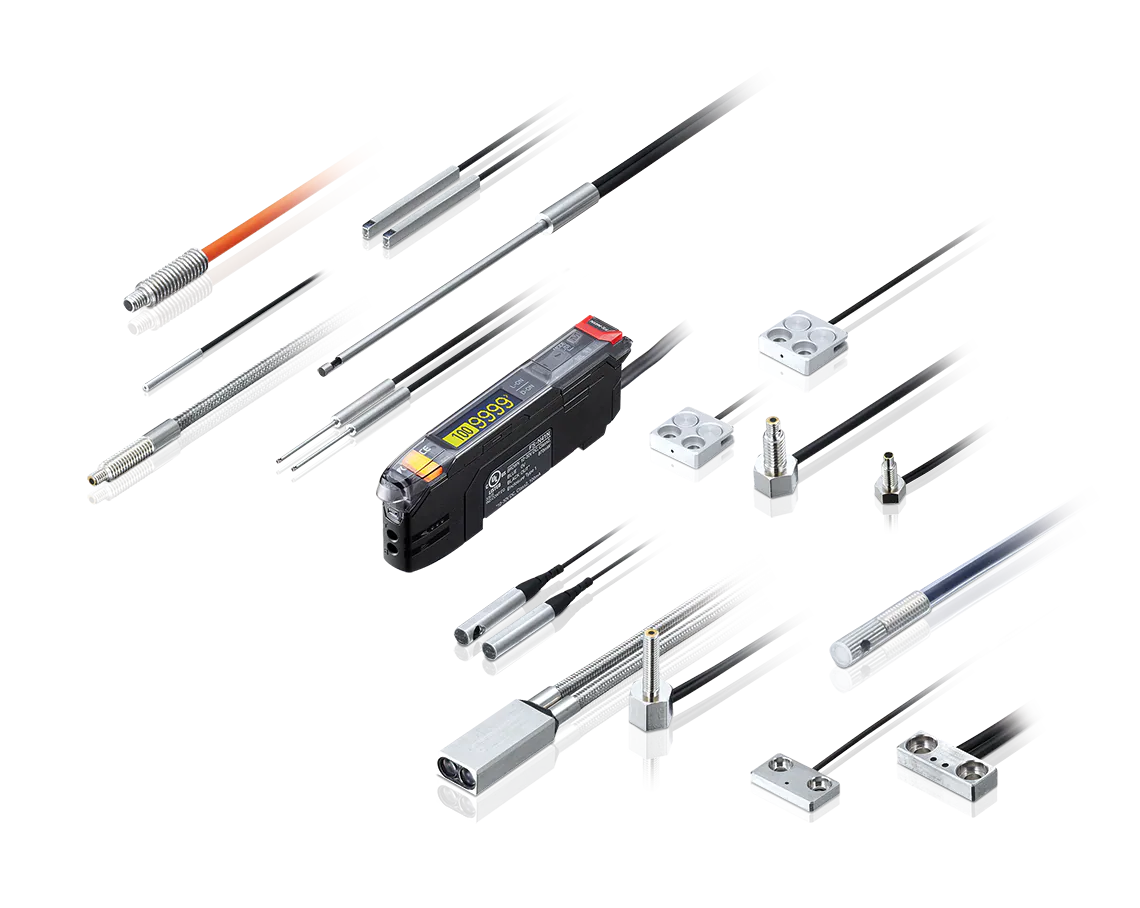

阵容
特性
世界上最聪明的纤维脑袋
内置指示器的光纤现在允许快速状态或校准检查,只需看看光纤头。
易于阅读的OLED显示屏
OLED显示屏易于阅读,菜单结构非常简单,具有直观的导航和易于理解的信息。
特性

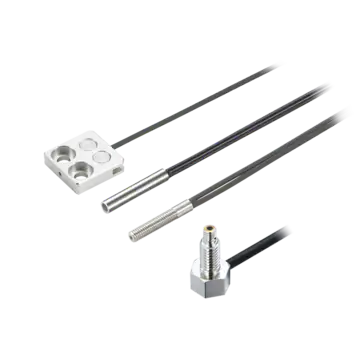

Hex-shaped头
轻松,无故障的安装。牢不可破的光纤以直角离开外壳,如潜望镜。
ToughFlex头
柔性不锈钢护套保护纤维免受日常磨损。
光纤传感器是一种测量LED(或其他设备)发出的光的仪器,用于检测目的。这些设备在工厂自动化环境中最常用。

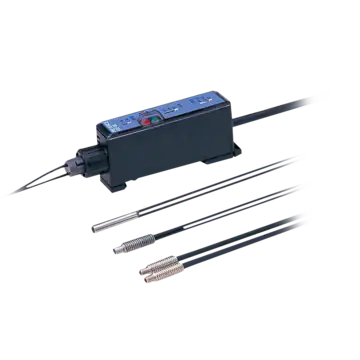

光纤有两个不同的组件,放大器和传感器头。放大器包含传感器的“大脑”以及光源。光纤电缆/光纤头仅用于传输和接收光。
由于传感头中没有电子元件,光纤传感器通常用于空间狭小、环境恶劣或其他传感器无法使用的地方。
光纤传感器原理
光纤传感器通过将光发射到目标上或穿过目标,并测量返回的光的增加或减少来检测目标条件。
光纤传感器的光学原理
光的性质包括直线性、折射性和反射性。光纤传感器利用这些特性来实现各种类型的检测。
镜面反射和反向反射
镜面反射是反射,其中光的入射角和光的反射角在诸如镜子或玻璃的平坦表面上是相同的。复古反射是反射,其中在安装成直角的两个反射表面上投射的光被反射断开在入射光的相反方向上并行进。
折射
光通常直接通过空气或水传播。然而,如果光通过不同折射率的材料之间的边界面,传播方向会发生变化。这种现象称为折射。
极化
光波通常向不同的方向振荡。偏振是当振荡限于一个方向时。限制振荡方向的器件称为偏振滤波器。然而,在特定方向上限制振荡的偏振滤波器会阻挡在垂直方向上限制振荡的光。
光纤传感器检测原理
光纤传感器有几种类型。检测方法包括穿透、反射、反向反射和确定反射。每种方法用于不同的应用程序和目标。

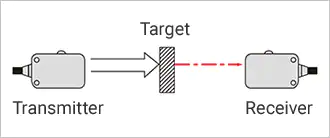

Thrubeam模型
Thrubeam型号包括发射器和接收器安装在彼此对面。当目标通过发射机和接收机之间时,光被阻挡,通过确定接收光强度的下降来进行检测。探测距离从几英寸到几英尺不等。稳定性达到了很高的抗污垢和灰尘。不透明的目标可以被探测到,无论反射,颜色,或材料。

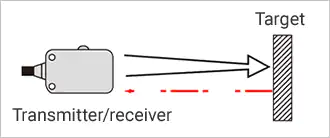

反射模型
在反射模型中,发射器发出的光击中目标,反射光返回到接收器。目标检测是基于返回到接收机的反射光的数量。由于探测距离从几英寸到几米不等,安装期间的调整非常容易。即使对小目标也能探测到。

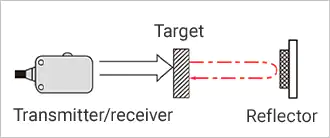

Retro-reflective模型
反向反射模型检测从安装在发射器对面的反射器返回的光量。当目标通过时,反射镜发出的光被阻挡,减少了接收到的光量。通过测量这个减少量来检测目标。安装很容易,检测距离从几英寸到几英尺不等。检测也不太可能受目标颜色或角度的影响,不透明的目标可以被检测,无论形状、颜色或材料。
Definite-reflective模型
在确定反射模型中,光线以特定的角度发送和接收,并在固定的距离上创建一个交点。这确保只在光轴相交的地方进行检测。这些模型通常用于目标相对较近,背景抑制是重要的。
漫反射模型
在漫反射模型中,光被发射出来,目标被用来将光反射回传感器。发射机和接收机或装在一起,不需要单独的接收机或反射器。任何反射目标都可以被探测到,颜色也可以被区分。
光纤传感器的好处
光纤传感器是紧凑的,因为检测电路位于放大器,即使在狭窄的空间也可以检测。安装和调整容易,设备具有高的环境阻力-只是光纤传感器的一些优点。
光纤头结构紧凑,非常适合安装在狭窄的空间。此外,连接光纤头的电缆非常灵活,便于布线。例如,在机械臂上安装光纤是很常见的。
此外,由于光纤单元不容置任何电路,因此它们具有耐温,湿度,振动,冲击和流体。即使在产生电噪声的位置,这也可以确保高操作性可靠性。
大多数光纤传感器使用LED发出的光来检测目标,从而能够检测各种各样的材料。与其他传感器相比,这也允许更快的响应时间。
各种各样的目标材料可以被检测到,包括金属,玻璃,塑料,木材,甚至液体。稳定的检测也可以用于低反射率的目标材料,如橡胶和海绵。这是通过增加发射光的数量来实现的。有些型号还包括一个调节光强的开关,以帮助解决光强过多造成的光强饱和问题。光从光纤单元高速发射,光纤传感器没有移动部件,大大减少了操作和响应时间。
光纤传感器的检测方法有几种,包括穿透光束、反射式、反向反射式和确定反射式。每种方法都使用LED或其他光源进行非接触检测。这样可以防止对目标和传感器造成伤害。
光纤传感器的检测方法有几种,包括穿透光束、反射式、反向反射式和确定反射式。每种方法都使用LED或其他光源进行非接触检测。非接触式测量确保目标不被损坏,同时也保护传感器。
一些光纤传感器还能够通过增加发射光的功率进行远程探测,同时仍然有快速的响应时间。这一系列的传感选项允许用户选择正确的组合,以最适合他们的特定需求。
光纤传感器案例研究
高温环境下的目标检测
在干燥室等高温环境中,带有检测电路的传感器可能会因检测电路升温而损坏。然而,FU系列光纤单元在传感头中没有检测电路。耐热纤维单元可以处理高达300°C(572°F)的温度。
FS-N40采用了新开发的NEO抛物型发光二极管(NEO - Parabolic LED),其接收光强度是传统型号的7.5倍。同时,TERA电源模式提供220倍以上的电力与轻按开关。这些特点使远程探测不受热的影响。
产品检测下降
当使用一个传感器来检测落下的钢球(或类似的东西)的数量时,目标的位置将不一致。由灰尘或污垢引起的光强度变化也会导致错误检测。只有通过的目标引起的突然的光强度变化才能被探测到。
FU- e40光纤单元(FU系列)使用面积光探测在不同位置通过的目标。放大器可以忽略由灰尘或污垢引起的光强度的逐渐变化,确保只检测到由通过的目标引起的突然光强度变化。此外,由于光线是聚焦的,这个传感器可以用于拥挤或狭窄的空间。
关于光纤传感器的常见问题
光电传感器利用光来探测目标的存在或不存在。这种传感器通常使用LED作为光源,由两部分组成:光发射器和光接收器。当目标通过发射器和接收器之间时,反射或阻挡的光被转换成电信号并输出。
虽然光纤传感器探测目标的方式基本相同,但放大器和头是由一个光纤单元连接的。由于输出光的放大器和发射机、接收机是分离的,这些设备可以以各种方式组合,因此可以在各种环境下进行检测。光纤单元也非常薄和紧凑,因此可以在更广泛的位置安装。
检测小目标时,检测误差更有可能。较慢的响应速度也可能防止检测小型丢弃的目标。
为防止此类错误,请选择具有小光轴的Thrubeam传感器,或者在检测小目标时使用狭缝以减小光轴。这样做会稳定检测,同时仍然提供足够大的区域以捕获目标。
FU- e40光纤单元(FU系列)使用面积光探测在不同位置通过的目标。放大器可以忽略由灰尘或污垢引起的光强度的逐渐变化,确保只检测到由通过的目标引起的突然光强度变化。此外,由于光线是聚焦的,这个传感器可以用于拥挤或狭窄的空间。
