连接器的观察和测量
连接器在电气设备中非常常见，有各种各样的类型。本节介绍了连接器中常见的典型问题，包括腐蚀、氧化、磨损、外来颗粒粘附、焊接缺陷、晶须;所有这些都可能导致失败。
本节还包括应用示例，使用KEYENCE最新的4K数字显微镜来克服与检查连接器相关的常见问题。
多样化的连接器类型和质量的重要性
响应于扩展数字设备的使用，连接器数量和不同类型的连接器的数量迅速增加。
常用连接器类型包括USB、RJ-45、LC/SC、XLR、RCA和HDMI;所有这些都需要严格的检查，以确保可靠的性能。
除了供消费者使用的连接器外，许多通用和特殊用途的连接器也被用于各种工业领域。接触失败和绝缘缺陷不仅可能导致消费者的投诉，而且可能会阻止专业人员完成他们的任务。
连接器也用于特殊的电气部件，如汽车中的线束，其中的重要部件越来越多地采用电子控制。此类连接器的任何缺陷和腐蚀都可能导致事故。这就是为什么连接器产品需要高质量和高可靠性。
典型连接器问题、原因和解决方案188金宝搏官方app下载
以下是典型的连接器问题，可能会导致触点故障、电气连续性故障或可能损害质量和性能的绝缘缺陷。
- 腐蚀/氧化
-
现象:当母材中的镍、铜或其他金属腐蚀分离，在表面形成沉积时，就会出现此问题。
可能原因:高温、高湿、腐蚀性气体
动作：用金色板或涂抹腐蚀和氧化抑制剂。
- 穿
-
现象:当振动或冲击导致接触零件滑动，进而磨损时，就会出现这种问题。
可能原因:振动、冲击、非常频繁的插拔
动作:使用接触压力高、接触面宽的连接器。
- 外来颗粒的粘附
-

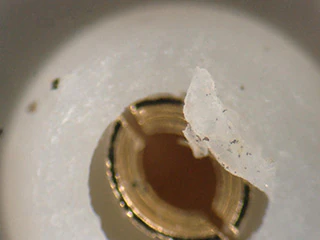

现象:当异物粘附在连接器上，阻碍导电时出现此问题。
可能原因:气体或细小颗粒进入连接器
行动：增加密封程度和气密性。
- 焊接缺陷
-
现象:这一通用术语是指因焊料使用不当而导致的绝缘缺陷或电气连续性缺陷。
可能原因:焊料断裂或裂纹、焊球、焊桥等缺陷
行动：审查焊料的加热温度和时间。
- 泛碱
-
现象:镀锡过程中锡以晶须的形式结晶并生长时，会出现此问题。晶须导致绝缘击穿，并导致短路。
可能的原因：金属内应力
动作:在连接器上镀上金。
- 移民
-
现象:这个问题发生在导体中离子的逐渐运动，导致介电击穿。
可能原因:温度过高、湿度过高
动作:涂上防潮涂层，如氟膜。
4K数字显微镜的连接器观察和评估和应用实例中的问题
近年来，连接器变得越来越小，也越来越复杂。有些连接器非常流行了很多年，然后由于某一产品或系列产品改变了它们的连接器类型，几乎一夜之间就过时了。为了应对需求的快速变化，连接器行业依赖于快速的研发周期和快速的质量控制检查。
显微镜通常用于连接器检查和缺陷分析。然而，传统的显微镜通常存在以下问题：
- 由于连接器是三维的，图像只聚焦于目标的一部分。
- 来自金属部分的反射可以干扰观察。
- 立体显微镜仅提供平面的视觉检查，难以识别问题的原因。
- 需要单独的测量仪器，因为显微镜只能用于观察
在过去的20年里，KEYENCE根据客户的反馈不断改进其数字显微镜。188金宝搏下载app
该过程的结果是VHX系列高清4K数字显微镜，不仅克服了传统问题，还提供了提高工作流程效率的额外功能和功能。
本节介绍使用VHX系列进行连接器观察、测量和分析的最新示例。
工业连接器终端高分辨率观察

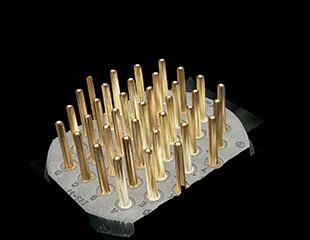

由于传统显微镜的景深限制，只能一次聚焦三维目标的一部分。同时，由于分辨率不够，有时很难观察到微观缺陷。
VHX系列4K数字显微镜使用支持4K图像的HR透镜，景深比传统显微镜的深度大约20倍，以及高分辨率和低噪声4K CM188bet在线OS。

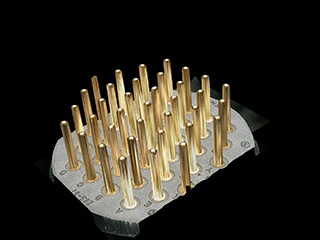

这允许用户在三维连接器端子上捕获完全聚焦的高分辨率图像。可以轻易观察和分析先前无法看到的细节。
评估连接器引脚形状
在捕捉全聚焦图像的同时，VHX系列还捕捉3D高度信息，可用于评估连接器引脚的形状。

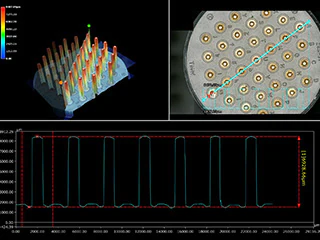

3D图像以高度彩色地图显示，用户可以很容易地看到针脚的高度是否一致。
对于VHX系列，一个单元是完全检查连接器所需要的。可视化观察、2D/3D测量和报表创建都可以快速执行，大大提高了工作效率，减少了工作时间。
观察深层连接器和端子

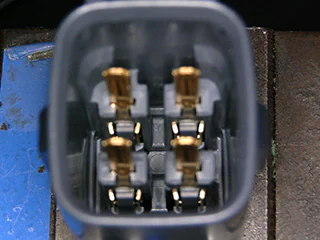

一些长外壳或屏蔽的工业连接器在凹槽区域有引脚和端子。传统的显微镜不能将整个目标聚焦，这使得它不可能检查整个部分。
VHX系列4K数字显微镜具有比传统显微镜更大的景深较大，并且能够进行深度组成以使整个目标焦点。这提高了检查程序的效率，消除了盲点。

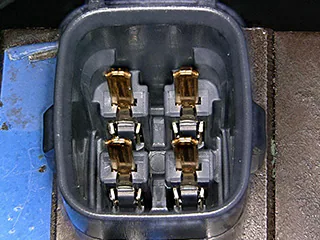

此外，使用自由角度观察系统，可以从任何角度倾斜观察而无需在阶段上重置目标。即使是长的连接器也可以快速观察到最佳角度。
观察电镀压接端子和连接器销

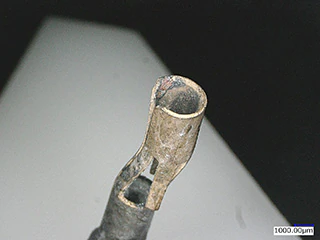

一些连接器插脚和端子是镀金的，以防止由腐蚀、氧化或晶须引起的缺陷电气连续性和缺陷绝缘。反光闪亮的镀覆表面，然而，往往有眩光，使其难以观察和评估的表面状况正确。
VHX系列4K数字显微镜具有眩光去除和环形反射拆卸功能。这使得用户能够清楚地观察电镀连接器引脚的表面条件，即使它们具有高度反射并具有复杂的几何形状。
评估横截面连接器
VHX系列4K数字显微镜通过高速图像拼接创建高达50,000 x 50,000像素的高分辨率图像。只需按下图像拼接按钮，即可轻松、快速地将高倍图像自动拼接在一起，不会出现拼接误差。
表面不规则的横截面样品可以在低放大率下快速缝合，然后高放大率可以用来检查小细节，同时仍然跟踪目标的哪一部分正在被观察。
观察表面凹痕
连接器包括各种材料，例如金属和树脂。难以确定包括高反射部分的区域的照明条件，例如电镀表面和铜箔胶带，因为从这种闪亮的表面眩光干扰凹痕和其他缺陷的观察。

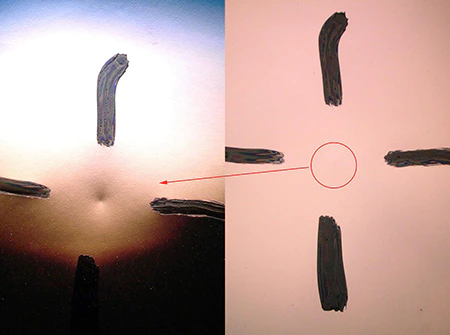

VHX系列4K数字显微镜具有多照明功能，可在按钮上自动捕获全向光线下的多个图像的数据。然后，可以从捕获的图像中选择最适合观察的图像，这显着提高了工作效率和观察精度。即使是凹痕，难以确定最佳照明条件，也可以很容易地观察到。
此外，不同光照条件下的图像数据可以自动保存，并可在需要时回收，无需在以后重新成像样本。
连接器电极焊料缺陷的定量评价
焊接缺陷，例如坑和裂缝，连接器电极不能造成缺陷的电连续性，但也增加了缺陷点的电阻。然后，增加的电阻可以在缺陷点处导致加热和点火。然而，传统的显微镜不能定量地评估由于焊料的眩光导致的缺陷。

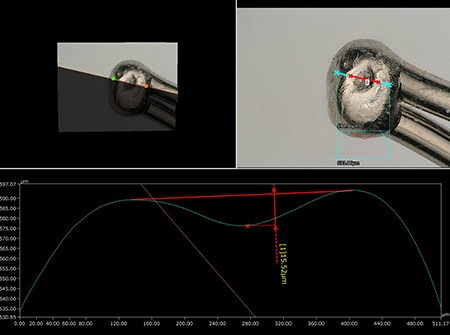

VHX系列4K数字显微镜具有眩光去除和环反射去除功能，因此可以观察无眩光的清晰图像缺陷区域。捕捉到的观测图像还可用于特定区域的高精度三维形状测量和轮廓测量。这种测量方法可以对缺陷区域进行定量的测量和评价，效率更高。
用于观察、测量和评价连接器的最佳显微镜
VHX系列4K数字显微镜极大地与传统光学显微镜不同，因为它可以清楚地观察3D形状 - 例如连接器及其部件和内部结构 - 并且可以轻松测量它们。
与扫描电子显微镜不同，VHX系列不需要耗时的样品制备来观察和分析表面。
除了在此介绍的那些之外，VHX系列还配备了许多其他功能。有关其他产品信息或查询，请单击下面的按钮。
