玻璃缺陷分析与断口形貌
玻璃在各个行业有着广泛的应用;包括窗户、智能手机、光学镜片、pcb、光纤和其他大多数人在日常生活中看不到的组件。
玻璃弹性低，易断裂，因此对玻璃制品的质量检测要经常进行，并要小心谨慎。然而，在高光泽的表面上观察小划痕需要有高水平的检查人员和先进的检查设备。
本节将介绍玻璃断口学的基本知识，以及使用KEYENCE最新4K数字显微镜VHX系列解决缺陷分析问题的实例。
玻璃金相
与钢、铝等材料相比，玻璃在大于或等于其机械强度的拉力作用下破碎不变形。出现这种现象是因为玻璃是一种韧性和弹性较差的脆性材料。它在力的作用下不变形;几乎所有施加的力都用于打碎玻璃。
碰撞造成的划痕也是如此。玻璃没有凹陷和变形，所以很容易被划伤，这种划伤会很快导致玻璃破裂。即使是没有受到碰撞或摩擦，看起来没有划痕的玻璃，放大观察也能发现无数细微的划痕(格里菲斯裂纹)，据说这些划痕会使玻璃的物理强度降低到理论强度的大约1/100。
另一方面，由于玻璃断裂几乎没有变形，断裂的原因仍然可以在表面上看到。碰撞的强度、速度和方向用镜子、雾和毛状图案表示。这些图案的形状，被称为肋骨痕，表达了骨折发展的速度和方向。
玻璃断口学依赖于准确地捕捉断口表面的状态，并观察上面列出的方向、尺寸和数量，以研究断裂情况。因此，使用高精度光学或数字显微镜观察断裂表面对玻璃制品缺陷分析至关重要。
使用4K数字显微镜分析玻璃产品缺陷的例子
玻璃被用于各种各样的产品和组件。本节以玻璃断口面、划伤面、端面抛光状态观察为例介绍玻璃制品缺陷分析。它还介绍了使用4K数字显微镜对大多数人在日常生活中看不到的玻璃产品进行缺陷分析的例子。这类产品的例子包括玻璃多氯联苯(可以观察到其图案和标记)和玻璃纤维。

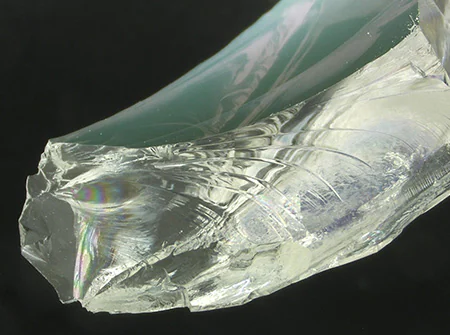

玻璃金相
在正常显微镜下，由于分辨率不足，有时无法获得清晰的图像。
HR透镜(使深景深和高分辨率观测),4 k CMOS和实时深度VHX系列4 k的组成数字显微镜能够瞬间获得高清4 k图像在整个目标完全集中。
这样的图像可以清晰地观察和分析裂缝表面的微观信息。

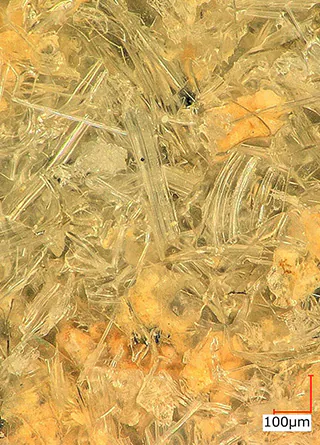

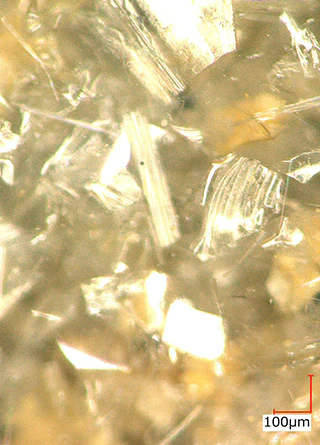

分析玻璃内部的矿物质
观察玻璃内部的矿物质需要三维聚焦。在这种情况下，通用显微镜一次只能聚焦在图像的一部分，必须调整聚焦以观察其他区域。这项工作需要大量的时间和精力，而且需要细心的操作。
KEYENCE的4K数字显微镜的景深和实时深度构成使其能够获得清晰的4K图像，其中玻璃内部的全部矿物都是完全聚焦的，即使在高放大率下。
玻璃瓶划痕分析
玻璃瓶的光滑表面是通过多个抛光步骤获得的。然而，这种光滑的表面是缺陷分析困难的原因之一。

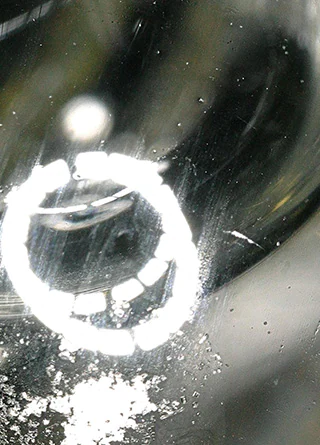

玻璃瓶表面强烈的反射光阻碍了用传统显微镜进行的观察和分析。特别值得注意的是强烈的环形反射光，这使得观测和分析是不可能的。
然而，对于VHX系列，KEYENCE最新的4K数字显微镜，环反射去除功能可以用来消除这种反射光。该功能可以精确观察高度抛光的玻璃瓶上的细微划痕。
石英玻璃微裂纹分析
在使用传统显微镜进行高倍观察时，由于分辨率不足，有时无法获得清晰的图像。
VHX系列4K数码显微镜配备了高分辨率HR镜头和4K CMOS，以实现高分辨率成像。甚至玻璃微裂纹和其他极小的目标都可以用高清图像观察到。

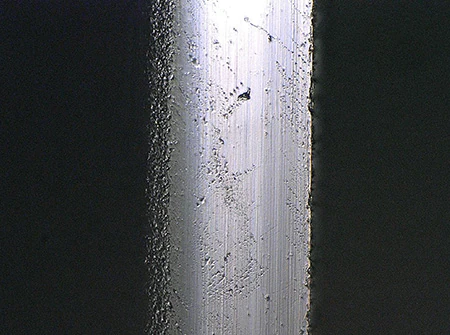

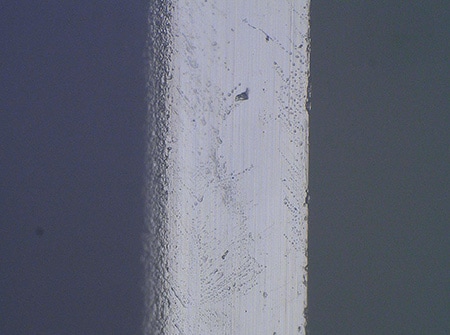

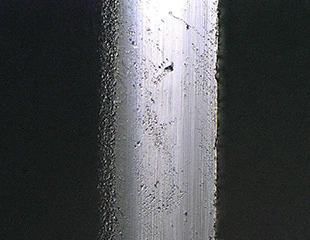

玻璃端面抛光划痕分析
VHX系列4K数码显微镜可以使用多种功能，清晰地捕捉微观缺陷，从而实现准确、快速的观察、分析和评价。
多光源功能，按下按钮即可获得多幅图像，全方位照明。在捕捉图像后，用户可以操纵照明方向，观察划痕和缺陷，只有当表面从特定方向照明时才可见。只需要拍摄一张图像，省去了手动调整玻璃表面和光照方向的时间。

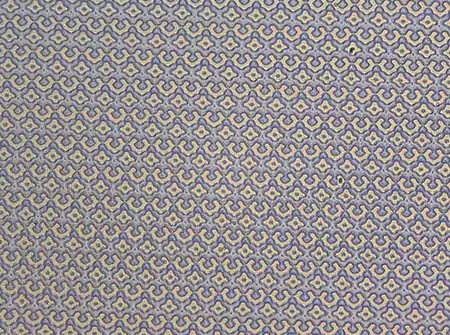

玻璃PCB图案标记观察

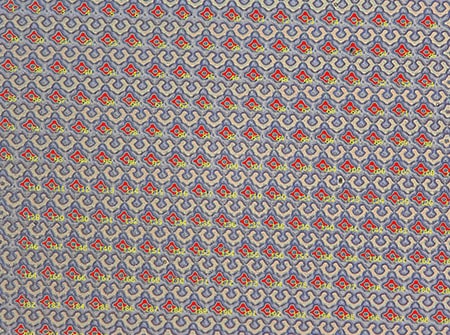

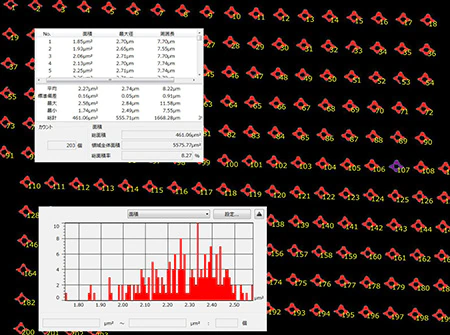

VHX系列4K数字显微镜可以自动计数目标的数量和测量他们的面积。
根据图像的亮度和颜色进行二值化处理。根据二值化处理后的图像数据，可以自动计算出图像的面积、最大直径和最小直径等参数。不需要的目标可以被排除，重叠的目标可以被分离。图像自动保存为模板，使重复检查又快又容易。
此外，测量值可以输出到表格和直方图，使定量确定粒径分布特征成为可能。

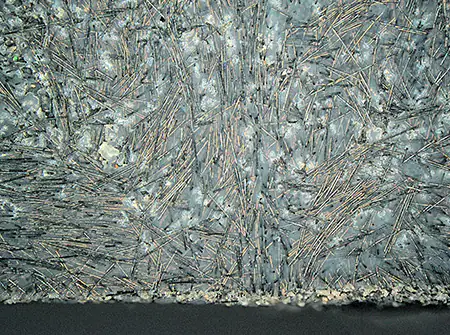

VHX系列配备了高分辨率HR镜头和4K CMOS，即使在传统显微镜分辨率不足的情况下，VHX系列也能实现高分辨率成像。即使是玻璃纤维和其他极小的目标也可以用高清图像观察到。
一架显微镜支持从观察和分析到报188bet在线告生成的一切
与传统光学和数字显微镜相比，VHX系列高清4K数字显微镜提供了卓越的效率，使消除人为误差和确保准确的玻璃缺陷分析成为可能。188金宝搏下载app
采用尖端光学图像处理和自动化技术生成的高清4K图像，操作简单，可对玻璃制品进行自动面积测量和计数，生成快速、复杂的分析结果。
通过使用报告功能，可以轻松地将捕获或测量的数据输出为具有固定格式的报告。这不仅对质量保证很有用，而且对识别可能出现的任何问题和随后的过程改进也很有用。
VHX系列配备了许多其他先进的功能，可以成为玻璃产品缺陷分析的强大合作伙伴。如需更多产品信息或查询，请点击下面的按钮。
