寻找合适的高度/步数测量方法
在寻找测量高度或台阶高度的最佳方法时，有许多重要的因素要考虑，包括目标的形状、测量系统的类型和安装环境。选择不能充分满足您需求的设备可能会导致精度不足和生产过程中工时的增加，所以选择正确的设备是很重要的。这个网站旨在帮助您发现最好的方法来进行自信的测量。
高度/阶梯高度的解决方案188金宝搏官方app下载
- 第一步:看看每一项列出的方法，找出最好的测量方法。
- 步骤2:下载目录以了解关于系统的更多信息。
- 第三步:与当地测量专家取得联系，对您的应用进行现场咨询。
测量高度的注意事项
关于传感器头倾斜的影响
如果光轴不垂直于目标，高度值中会出现由角θ引起的测量误差，如图1所示。
当θ大于0.8°时，测量误差约为0.01%，因此考虑到倾斜的影响，应提前校正倾斜。
你可以很容易地纠正倾斜通过准备一个主工件和使用缩放设置。
透明物体和镜面抛光的物体
如果目标是一个透明的物体或一个物体与镜面完成表面，你必须安装倾斜的角度是一半的投射和接收光α的角度，相对于目标，如图2所示。
(使用三角测量方法时)
此外，如果目标是透明物体，稳定测量的一个关键点是让透明物体至少与某个值一样厚。如果物体很薄，由于光线从透明物体背面反射的影响，测量的前表面高度值可能低于它应该的值。
确保测量不受影响的厚度限制取决于传感器头类型、目标的透明度和背面的反射状态等因素，因此请与您的制造商确认。
步骤测量注意事项
关于传感器头倾斜的影响

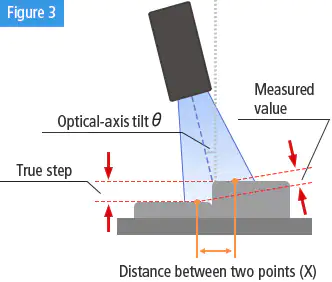

如果二维激光位移传感器的光轴不垂直于目标，则阶跃值中会出现由角θ引起的测量误差，如图3所示。
被测两点之间的距离(X)越大，测量误差越大。
例如，即使倾斜θ仅为0.1°，当X = 30 mm时，测量误差约为50 μm。
因此，在进行步进测量时，通常使用倾斜校正函数。
透明物体和镜面抛光的物体

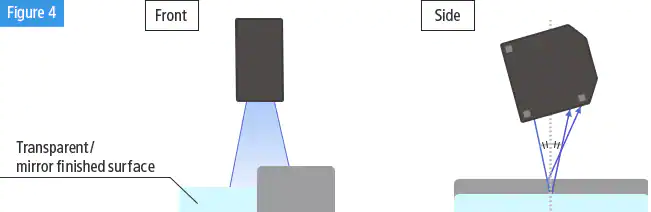

如果至少一个测量被测表面的一步是一个透明的对象或一个对象和一个镜像完成面,安装传感器头倾斜一个角度,一半预计和接收光的角度,α,相对于目标,如图4所示。
也有必要准备一个专用于使用透明物体和镜面表面的物体的头。
此外，如果目标是透明物体，它必须至少与某一值一样厚，以便准确测量表面高度。
如果物体很薄，由于光线从透明物体背面反射的影响，测量的前表面高度值可能低于它应该的值。
确保测量不受影响的厚度限制取决于传感器头类型、目标的透明度和背面的反射状态等因素，因此请与您的制造商确认。
哪种方法更好?接触式和非接触式
测量软目标

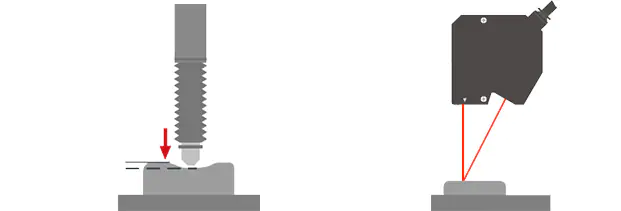

当探头接触到软目标时，目标会缩进，从而产生相应的测量误差。
采用非接触式测量方法，可以测量软目标和液体表面等变形目标。
测量光的目标

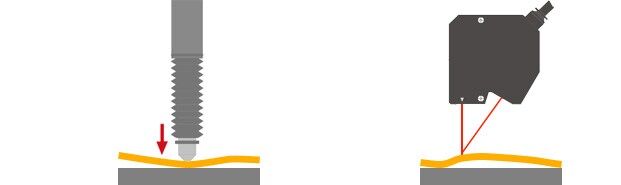

对于薄而轻的目标，有必要按住目标，以确保它不浮(没有空气制成的间隙)，以便准确测量表面高度。
在接触测量中，探头压在目标表面，消除了目标漂浮在空气中的误差。因此，接触法比非接触法更适合这种类型的测量。

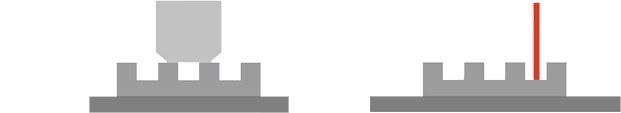

测量压痕
使用非接触式激光位移传感器时，测量点(大小从几微米到几百微米)通常比接触式测量中使用的探头要小。这使得用非接触方法精确测量更窄的压痕的底高度成为可能。
