测量平面度
在测量平面度，你是在检查表面的不均匀性，看看一个表面到底有多平坦。
最突出的部分和最凹的部分必须在两个垂直分离的平面之间的特定距离。
样品图纸
使用百分表
- 一个
- 目标
- b
- 表格
- c
- 刻度盘
将目标器放置在精密平面工作台上并固定好。设置千分表，使其测量部分接触到测量表面。
移动靶标，使测量面测量均匀，读取表盘量值。
最大的偏差值是平面度。
缺点
测量值可能会根据测量点的任何变化而变化，因为测量点的变化取决于您移动目标的方式。因此，很难获得稳定的实测值。
三坐标测量机的应用
- 一个
- 目标
将触针放在四个或更多的点上，以点测量平面度。
增加测量点的数量可以实现精确、稳定的测量，即使是在较宽的测量范围。

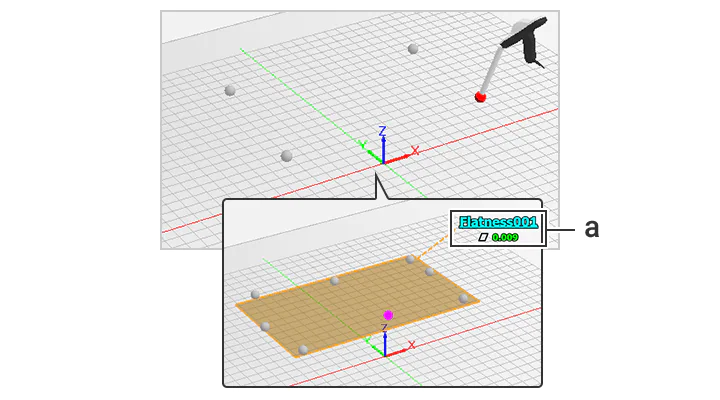

- 测量屏幕
-
- 一个
- 平面度测量结果
