测量有角
当指定的直线或平面之间的夹角不为90°时，测量有角，它指定角度到基准(参考平面或线)。
角度测量单位不是角度(度)，而是毫米。
样品图纸
使用百分表
- 一个
- 持有
- b
- 目标
- c
- 188bet在线
- d
- 平板
- e
- 角板
- f
- 芯棒
使用市场上可用的角板和支架，以精确的角度将目标固定在基准面上。188bet在线
使用芯轴或销规使测量更容易。
如果角度按照图纸规定，放置的芯轴(或销规)将是水平的。在这种状态下，测量并行性将芯轴与表盘之间用百分表连接。
角度是指百分表跳动的最大值和最小值之间的差值。
缺点
设置芯轴使其与平板平行，以及设置靶子、角板等工具都需要时间。
在对一个平面进行角度测量时，由于测点较多，测量值容易出现误差。
不能正确固定在角板上的目标很难测量。
三坐标测量机的应用
- 一个
- 目标
- b
- 三坐标测量机样板
将触控笔放置在基准平面上的多个点上设置基准，将触控笔放置在被测对象的测量平面上测量角度。
类似地，对于存在基准系统，如二维平面系统基准或三维平面系统基准。
这可以缩短设定靶标所需的时间，并且即使靶标不能固定在板上，也能保证准确的测量。

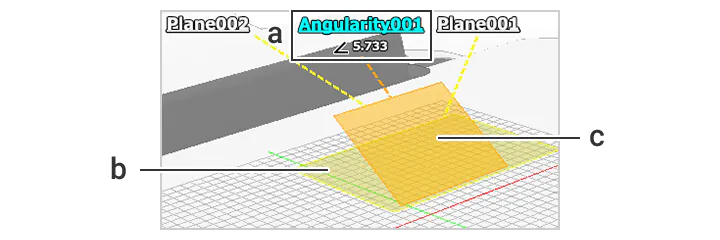

- 测量屏幕
-
- 一个
- 有角的测量结果
- b
- 基准面
- c
- 基准面
