测量圆度
在测量圆度，你是在测量一个轴、孔或圆锥体的圆形截面的圆度，看看一个圆有多精确。
样品图纸
使用测微计
- 一个
- 目标
- b
- 千分尺测量终端
两点测量是通过将其分为4到8个部分的外部形式进行的。圆度是最大值和最小值之差除以2得到的值。
一千分尺是测量所需的一切;你可以在任何地方轻松地测量。
- 圆度= (Dmax - Dmin) / 2
- 距离:最大值
- Dmin:最小值
缺点
测量的精度有一个限制，因为该值是两点测量值的平均值。此外，由于千分尺测量终端放置在目标上的方式不同，可能会产生误差。要分析获得的数据，你还需要把它输入计算机。
三坐标测量机的应用
- 一个
- 目标
- b
- 平板
把触针放在四个或更多的点上，点测量圆度。
测量值由最小二乘法，其中，与所有测量点的偏差之和最小。

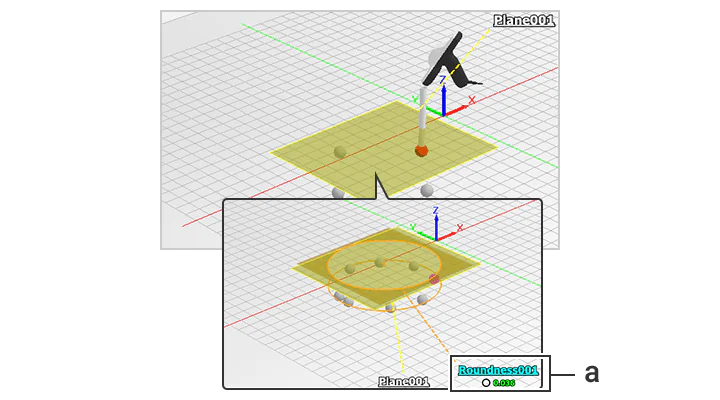

- 测量屏幕
-
- 一个
- 圆度测量结果
