在薄靶上的一个位置测量外径
应用实例:高速电线外径测量
最优的测量系统Thrubeam光学测微计
目标通过一束准直光来测量其阴影的大小。
- 一个
- 接收机
- B
- 测量目标
- C
- 发射机
- D
- 焦距
要点
- 通过选择最适合目标直径的测量系统，可以对外径进行高精度的测量。
- 更快的采样周期确保了稳定的测量，即使有目标跳动。
-
一维远心光学方法。
使用寿命长，无运动部件。
最快的采样率在它的类在16千赫。
应用解决方案188金宝搏官方app下载
外直径
寻找外径测量的正确解决方案
在寻找测量外径的最佳方法时，有许多重要的因素需要考虑，包括目标的形状、测量系统的类型和安装环境。如果选择的设备不能充分满足您的需求，可能会导致生产过程中的精度不足和工时增加，所以选择正确的设备是很重要的。本网站旨在帮助您找到进行外径测量的最佳方法。
如何测量外径
寻找最佳的测量方法和合适的仪器来测量外径。

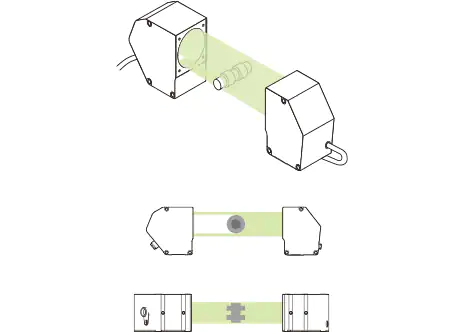

在薄靶上多处测量外径
示例应用:多点喷射器外径测量
最优的测量系统2D Thrubeam光学测微仪
二维光学投影法可以测量多个点的外径以及指定范围内的最小/最大值。
要点
利用位置校正函数，即使目标倾斜，也能准确测量出目标的外径。
-
二维远心光学方法。同时测量多达100个校准高速测量。

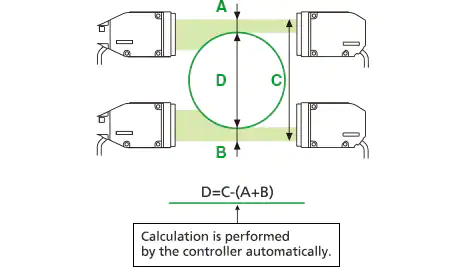

厚靶外径测量
应用实例:大型钢管外径测量
最优的测量系统Thrubeam光学测微计
外径是通过在两个传感器头之间放置一个目标来测量的。
要点
传感器头的平行对准是重要的，以防止数值变化，如果目标移动到左或右。
-
一维远心光学方法。
使用寿命长，无运动部件。
最快的采样率在它的类在16千赫。
