测量原理
什么是位移传感器(位移计)和尺寸测量系统?
什么是位移传感器(位移计)?
一个位移传感器(位移计)用来测量物体所在位置和参考位置之间的行程范围。位移传感器可以用于尺寸测量，以确定对象的高度，厚度和宽度，除了旅行范围。根据使用情况、所需的精度和使用环境选择最合适的设备是必要的。位移传感器的测量可分为两大类:使用光或磁场/声波的非接触测量，或直接与目标接触进行的接触测量。
每种方法的原理和特点如下。
| 项 | 非接触型 | 触点类型 | |||
|---|---|---|---|---|---|
| 光类型 | 涡流式 | 超声波式 | 激光聚焦方法 | ||
| 检测目标 | 大多数的目标 | 金属 | 大多数的目标 | 大多数的目标 | 固体 |
| 测量距离 | 正常的 | 短 | 长 | 短 | 短 |
| 精度 | 高 | 高 | 低 | 高 | 高 |
| 响应速度 | 快 | 快 | 慢 | 正常的 | 慢 |
| 灰尘、水、油等。 | 正常的 | 强大的 | 正常的 | 正常的 | 强大的 |
| 测量表面 | 小 | 正常的 | 大 | 小 | 小 |
各种应用程序
位移传感器(位移计)的用途非常广泛。下面是一些例子。
| 意图 | 例子 |
|---|---|
| 厚度 | 测量轧制钢板厚度是否均匀，夹胶玻璃厚度是否在标准范围内等。 |
| 高度和步骤 | 测量对齐的pcb的高度是否均匀，以及组装在pcb上的芯片上是否存在不寻常的步骤。 |
| 外直径 | 测量批量生产的圆柱形零件的外径，以确定零件是否合格。 |
| 弯曲和平整度 | 测量玻璃基板是否翘曲，抛光金属组件是否平整等。 |
| 中风和定位 | 测量摄像模块的行程量，目标是否到达加工设备内的正确位置等。 |
| 三维形状 | 除了检查部件的翘曲度外，还要在平面上测量各个方向的翘曲度，而不仅仅是在一条线上。 |

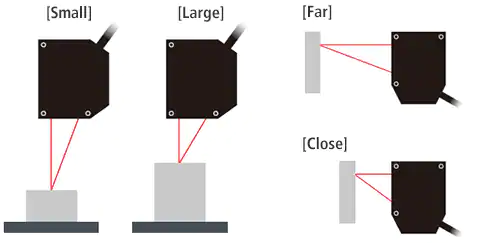

反射模型
| 光电/接近开关 | 位移传感器 |
|---|---|
|
|

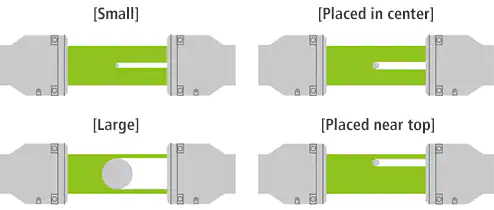

Thrubeam模型
| 光电/接近开关 | 位移传感器 |
|---|---|
|
|
