激光位移传感器
高精度测量（反射距离传感器）

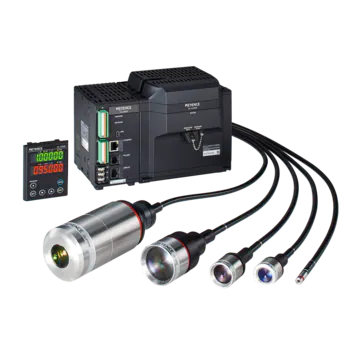

CL-3000系列共焦位移传感器是紧凑的1D激光位移传感器，采用独特的方法确保对任何材料或表面进行高精度测量。使用共焦传感器可以对从深色橡胶到透明薄膜的材料进行稳定测量，而无需调整安装或测量设置。传感器的设计仅在头部内部配备透镜，使其既紧凑又轻便，非常适合安装在狭窄空间或机器人上。所有电子设备均远离光学单元中的测量位置，从而提供不受热或电噪声影响的稳定结果。该系列具有四点处理和光轴对准等功能，非常适合各种行业和应用，包括位置或厚度测量。
激光三角测量位移传感器的LK-G5000系列提供了高速和高精度的非接触式位移测量应用。传感器利用先进的硬件，如RS-CMOS和HDE镜头包，通过确保返回的光线始终聚焦，为一系列材料提供可靠的结果。该技术创造了具有卓越线性度(0.02% F.S.)和重复性(0.005µm)的传感器。最大采样速度为392 kHz, LK-G5000系列可以可靠地监测振动或捕捉快速移动目标的微小变化。该头排设计用于支持各种行业和应用，允许用户根据测量范围、精度和188bet在线波束光斑尺寸的要求选择理想的传感器。
LK-G3000系列激光位移传感器采用高精度Li-CCD和ernostar透镜，为位移测量提供灵活的解决方案。该系列提供了广泛的传感器头，以支持高精度或大对峙的应用，最大范围为1米。188bet在线这些传感器配备了一个功能(ABLE)，可以自动调整设置，以优化不同表面的反射，使其能够稳定地测量半透明、橡胶或金属材料。

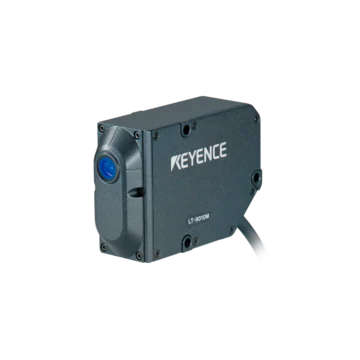

LT-9000系列传感器将表面扫描的好处与共聚焦设置相结合，提供了高分辨率位移测量。这些位移仪利用Ø2μm（Ø0.000079“）的微小光束点，其穿过表面以产生稳定的显微镜靶标和特征结果。表面扫描能够高精度测量倾斜或粗糙表面，而共焦设计提高薄膜的可靠性，使LT-9000系列适用于所需高性能的任何应用。内置摄像机捕获表面清晰的图像，便于识别测量位置并适当地对准传感器。
反射式距离传感器

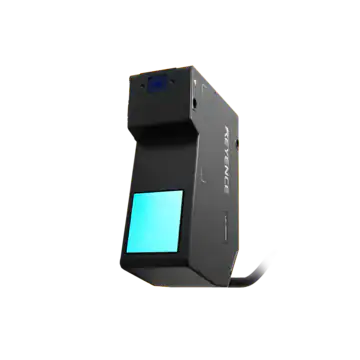

IX系列基于图像的激光传感器可以测量区域内的任何位置的高度。基于摄像头的图像识别允许激光器检测目标点的高度，即使工件在生产线上没有完全对齐。如果目标倾斜或目标本身不同，激光击中目标的高度会有所不同，但IX系列可以识别与参考的高度差异。例如，在零件装配线上，单个IX系列装置不仅可以检查零件的存在，还可以执行阀座检查和其他基于高度的检查。由于能够检测高度差异，IX系列在金属零件光滑表面出现眩光或检测目标点与背景颜色相同时，也不会出现错误检测和错误，提供稳定的自动内联区分。

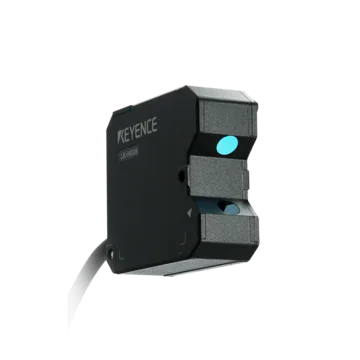

IL系列CMOS多功能模拟激光传感器是反射式激光位移传感器，以合理的成本提供一流的检测能力和稳定性。稳定的检测不需要调整工件类型或其表面状况，因此IL系列可以添加到生产线中，以帮助更容易地进行设置、转换和产品更改。这些激光传感器具有广泛的传感器头系列，包括高精度型号和长量程（高达3.5 m 11.5'）型号，由于其广泛的动态范围和耐环境性，可应用于多种应用。1μm重复性允许在以前的传感器无法稳定提供的高公差检测设置中使用。
Keyence的1D激光位移传感器使目标的高度，位置或距离能够进行非接触式测量。通过对多个传感器进行配对，还可以进行厚度和宽度等测量。高精度位移传感器可分为两类:共聚焦和激光三角测量。两者都为非接触式测量提供准确，可靠的解决方案，但取决于应用，一种188金宝搏官方app下载类型可以提供对方的优势。
可以在下面找到1D激光位移传感器的各种类型，测量原理和优点的描述。
多色共焦法

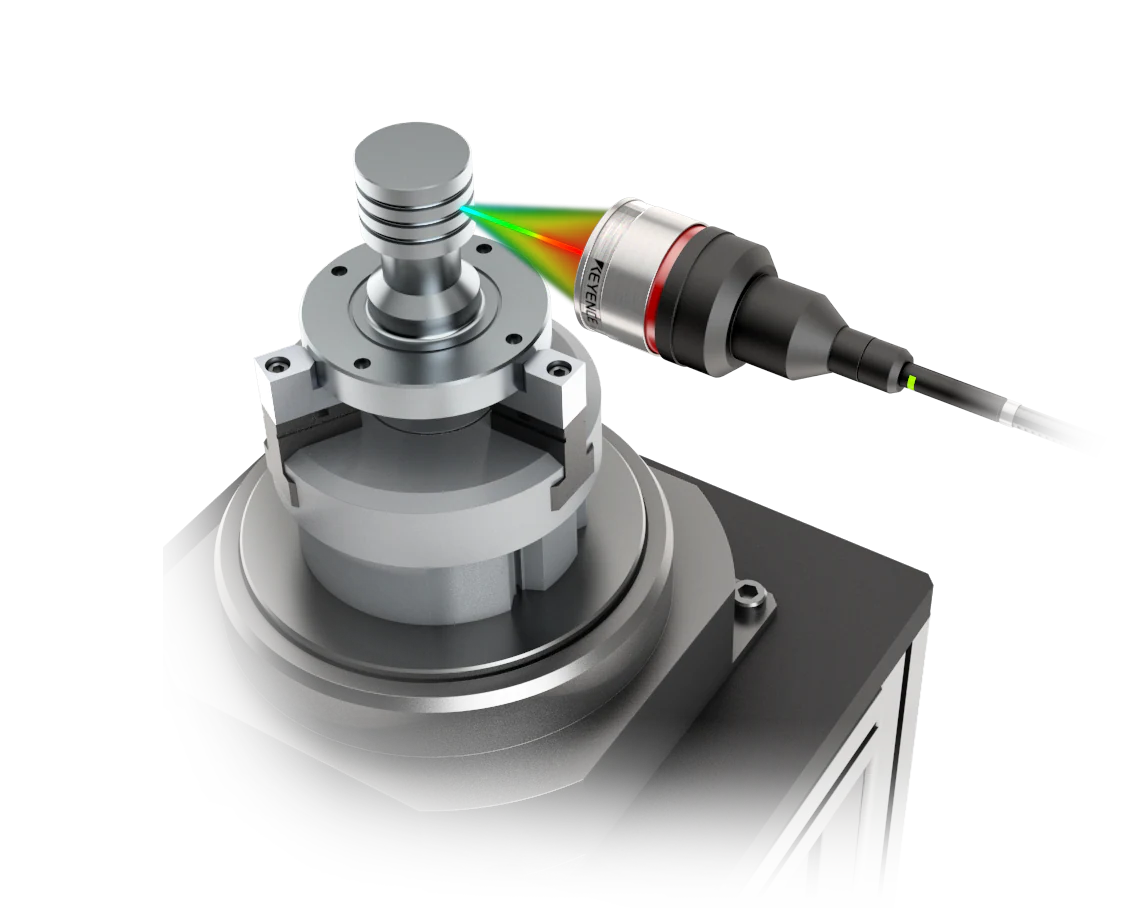

共聚焦位移传感器发射并接收相同轴的光。多色共焦传感器使用发出多种颜色（波长）的光源，每个颜色（波长）都具有唯一的焦距。传感器通过检测目前聚焦在目标上的颜色来测量到表面的距离。关键的CL-3000系列传感器利用比传统型号更亮的光源，在整个整个范围内产生稳定的测量结果，无论表面的反射率如何。
激光三角测量法
基于激光三角测量的位移传感器利用从目标反射的光的返回角来计算位置。激光从传感器发射并反射从目标表面反射。其中一些反射光通过透镜聚焦到传感器头中的接收元件上。根据目标从传感器的距离，光的返回角将改变，敲击接收器上的不同位置，可以检测。LK-G5000系列采用高分辨率CMOS来稳定测量小变化是位移。
共焦表面扫描法
表面扫描共聚焦激光位移仪利用调谐叉速振动物镜。这使激光的焦点以高速的测量范围向上和向下移动。反射光聚焦在针孔上，其中一些光穿过光接收元件。当光聚焦在目标上时，更强烈的光穿过针孔并且物镜镜头的位置被记录并与目标位置相关。Keyence的LT-9000系列使用调谐叉扫描Z轴和振荡单元，以在X轴上扫描，产生高精度和稳定性，同时采用Ø2μm的超细束斑。
激光位移传感器的优点
这些传感器能够测量具有不同材料和特性的目标的主要原因之一是，它们能够执行高精度的非接触测量。可选择最佳激光位移传感器，以匹配应用或目标材料（如透明或光泽目标）。
如果目标由金属或其他不易划伤的硬材料制成，则可使用卡尺、千分尺或直接接触目标的其他此类仪器，或在线情况下使用LVDT或其他此类接触位移传感器进行测量。但是，当目标较软时，测量压力可能会导致误差。对于质量受接触影响的精密目标，如晶片、薄膜和敏感的金属表面，可以使用非接触式激光位移传感器进行测量，而无需担心误差和目标损坏。由于激光位移传感器允许对透明或光滑表面进行稳定的非接触测量，因此可以实现广泛的应用。
在涂层，焊接和部件安装等工艺的自动化中是必要的精确设备定位。紧凑，轻巧的keyience的多色共焦方法激光位移传感器可以轻松安装在设备上，并准确地确定到目标的距离，允许高精度的位置控制而不牺牲设备操作。

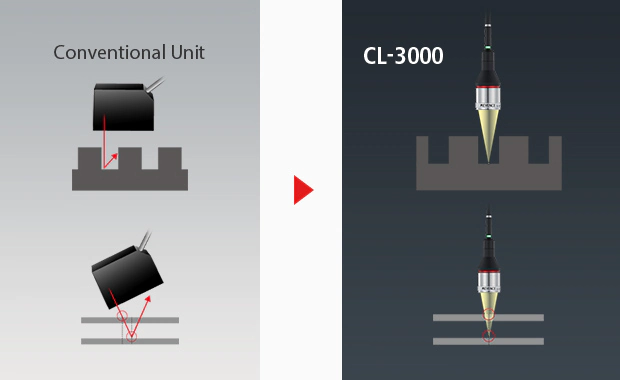

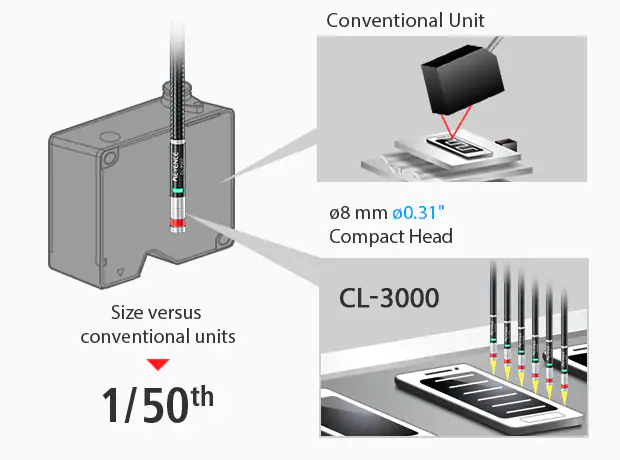

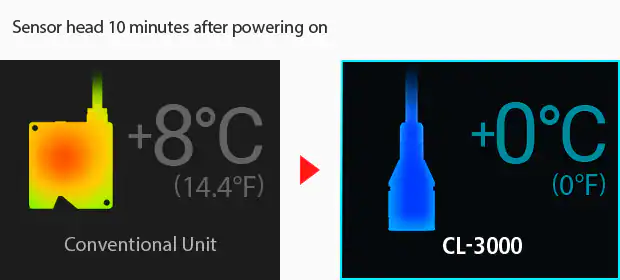

分离分光镜单元，并将透镜作为头部的唯一关键部件，这为CL-3000共焦位移传感器提供了一个小巧轻便的头部，可以轻松安装在设备上。测量是沿着同一轴线进行的，因此也可以在没有盲点的情况下测量目标中窄间隙的高度。此外，磁头不会因热或电/磁噪声而产生误差，确保稳定的测量。对于设备控制，激光位移传感器可以高速测量目标高度，并将此信息反馈给控制设备。这允许实时测量阶梯目标或在运输过程中略微倾斜的目标的高度。结果是，质量可以在自动化过程中保持。
激光位移传感器案例研究
玻璃的厚度测量（在一侧图案）
当玻璃表面和图案表面之间的表面反射率不同时，当使用位于玻璃两侧的激光位移传感器测量厚度时，传统上图案表面会出现跟踪误差。CL-3000共焦位移传感器使用多色共焦方法测量投影光聚焦的位置，允许稳定且高度精确的测量，不受目标反射光强度差异的影响。这将跟踪误差的影响降至最低，从而缩短检查周期。
分配器喷嘴高度测量和控制
为了保证先进、高精度的自动喷涂，不仅需要一个精密的点胶机器人，还需要一个高性能的位移传感器，与喷嘴一起移动，作为点胶机的眼睛。安装CL-3000系列共焦位移传感器，使其跟随分配器喷嘴，实现喷嘴高度的实时测量和目标高度的反馈控制。紧凑轻巧的喷头可以轻松安装在点胶机喷嘴旁边，减少操作停止时的残余振动。多色共焦技术使用同轴系统，提供更宽的测量范围，并确保稳定的高度测量和反馈控制，而不受透明、镜面或光滑的材料表面或形状(如凹面、高度差异、倾斜或圆形表面)的影响。
关于激光位移传感器的常见问题
CL-3000系列共焦位移传感器不仅可以稳定地测量透明玻璃，而且可以高精度地测量多种目标材料和形状。当然，非接触测量消除了损坏玻璃的顾虑。对于CL-3000系列，一个控制器最多可同时连接六个磁头。例如，通过使用由一个控制器和五个磁头组成的系统测量玻璃的四边和中心，或通过使用四到六个磁头测量六个端部，可以稳定地检查玻璃的平整度。
通常，当使用激光位移传感器测量时，由于激光穿透PCB内部，会发生漫反射。这可能导致测量值不稳定。KEYENCE CL-3000系列共焦位移传感器可以发射多个波长的激光，以计算和测量使目标表面聚焦的光的波长带。即使对于PCB和其他容易被光穿透的目标，也可以高精度地获得稳定的测量值。
