光学比较器

光学比较器是一种光学测量仪器。测量原理类似于光学显微镜。将目标放置在舞台上，并且光从下面的目标上闪闪发光。这会导致目标的个人资料或影子，以在屏幕上投影。远心光学系统用于实现精确的测量。
光学比较器最初是用来检查目标轮廓的。后来出现了带有测量功能的模型。一些大型光学比较器的屏幕直径超过1米。
光学比较器通常也称为轮廓投影仪或阴影图。

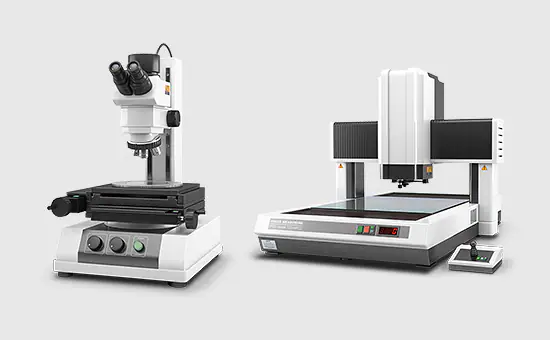

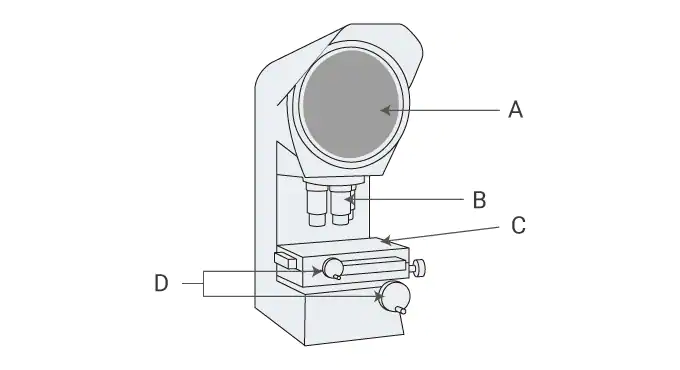

典型的光学比较器从下面照明，并通过投影透镜将放置在舞台上的测量对象的阴影投射到投影屏幕上。由于这个原因，它也被称为轮廓投影仪或阴影图。
此时投影图像的大小就是被测物体按照正确的放大倍数放大后的图像，被测物体的尺寸就是通过测量这幅图像来测量的。
光学比较器中使用了一种叫做“远心光学系统”的光学系统，因此它可以从舞台上的任何位置以精确的放大倍数投影出来。使用普通镜头，近的物体看起来大，远的物体看起来小，这让你可以判断角度。与此相反，远心透镜对远近物体投射出相同的大小。
这个远心透镜允许你投射物体的阴影在正确的放大倍数而不扭曲图像。

传统光学比较器需要定期维护，以持续和准确地执行测量。由于工具一般较大，需要定期发送和接收，维护工作通常由技术人员在现场进行。
此外，需要定期校准，以确认精度是规定的。光学比较仪的校准周期为6个月到3年。与维护一样，校准通常在本地进行。

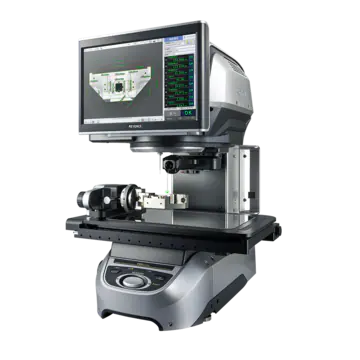

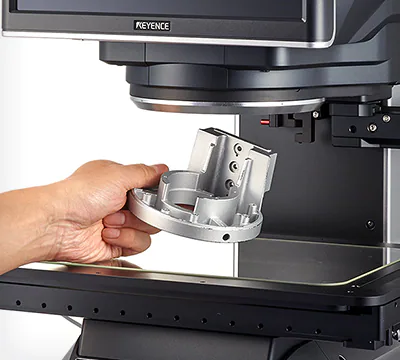

把物体放在舞台上。
将放大后的图像投影到屏幕上，用比例尺来测量尺寸。或者，您可以一起使用XY平台，并从移动量测量尺寸。

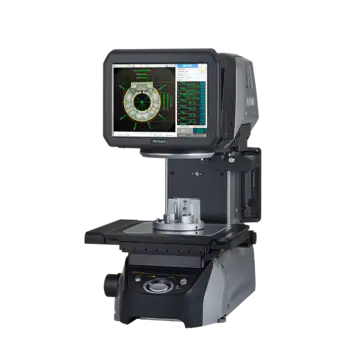

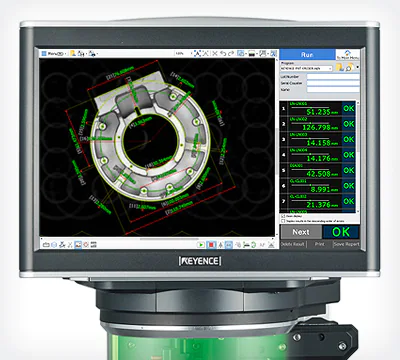

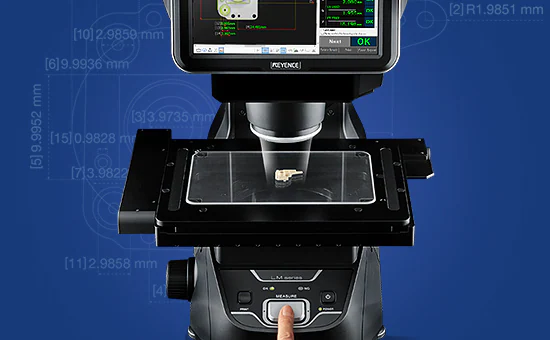

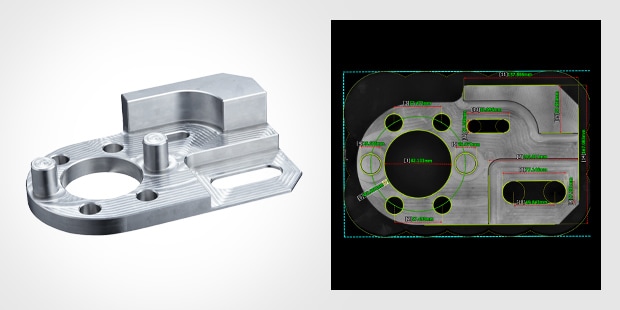

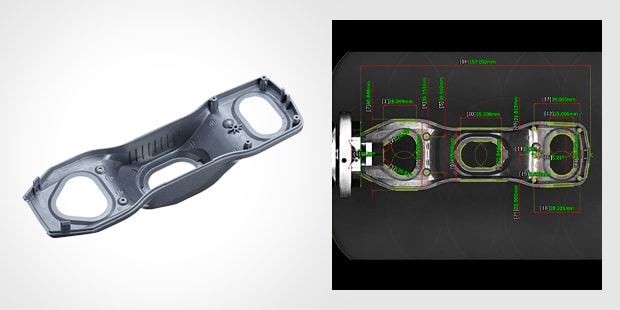

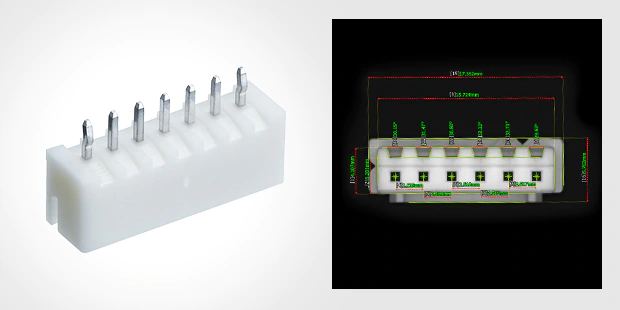

具有计算机计算功能的光学比较仪，在移动工作台时，通过测量点，可以得到宽度、直径、角度等各种测量结果。

将要测量的物体放在屏幕上，调整工作台的高度使其聚焦。
接下来，将要测量的投影图像侧边的方向与屏幕参考线的方向对齐，并将XY工作台的值调整为0。
接下来，使用舞台移动手柄移动舞台，并将要测量的投影图像的另一侧与屏幕参考线对齐。
此时，舞台的移动量在每个X和Y方向上都显示出来，因此这个值成为测量值。在只在一个方向进行简单测量的情况下，只使用在X或Y方向上的移动量。

将要测量的物体放在屏幕上，调整工作台的高度使其聚焦。
接下来，将投影图像上的圆中心点与屏幕参考线公共的点对齐。
在半径的情况下，在这里取0个点，移动舞台，检查圆的边缘在舞台中心的点上的移动量。在直径的情况下，从这里移动舞台一次到圆的边缘，取0点，并移动到相反的边缘，以检查移动量。在任何一种情况下，在十字形状中测量四个方向都是常见的。
还可以通过在屏幕上应用被称为“图表”的同心刻度表来进行测量。

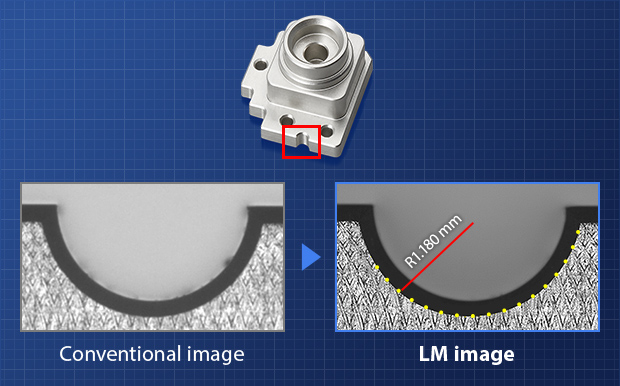

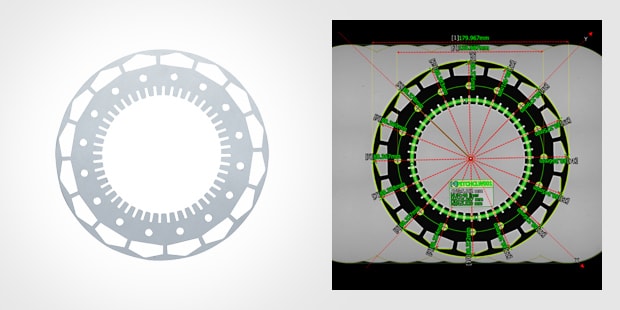

在具有计算功能的光学比较器中，在圆的边缘取三个测量点，自动计算出直径和半径。

有几种测量角度的方法。
将投影图像的直线与屏幕的基准线对齐，使舞台在θ方向旋转，从而检查舞台转动量的一种方法。
有一种检查方法，就是在屏幕上放一张叫做“图表”的纸，上面有像量角器一样的刻度。
在具有计算功能的光学比较器上，通过指定两条直线来计算角度。

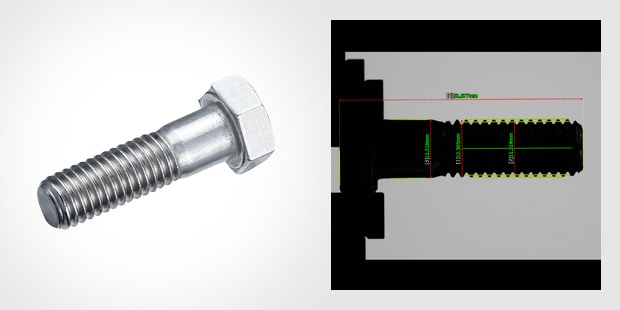

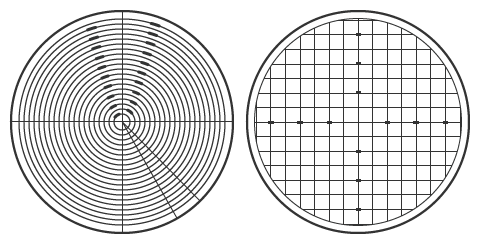

有几种类型的图表。
为了测量直径和半径，有同心圆标记，用于测量角度，有径向标记，以及两者。此外，某些尺度将写入网格以查看XY坐标值。两者都放在屏幕上，并通过将它们与投影图像匹配来测量。

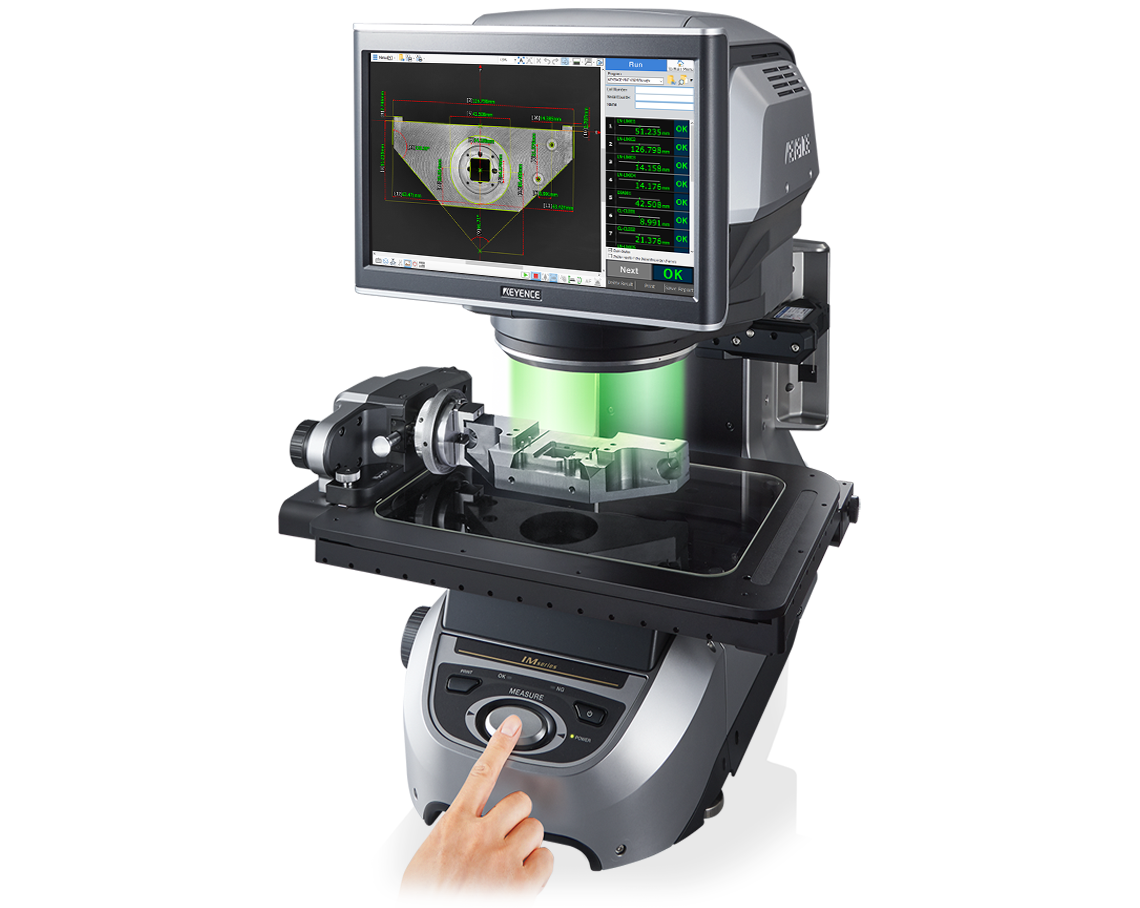

用于光学比较器的灯具用于将物体固定到适当位置以正确的方向测量。例如，圆形物体可以通过向下夹持来水平固定，或者用于固定底表面在适于测量的方向上的底表面不平坦的物体。
有各种类型的夹具，包括夹子，夹子和磁铁。

叠加图是通过与投影在屏幕上的测量图像相匹配来使用的。有各种各样的图表。例如，通常使用网格或同心刻度。
另外，将以相同放大倍数放大测量目标的设计值的图图叠加在投影图像上，可以看到设计值的轮廓与实际测量目标的不同。

光学比较器不仅可以从下面照射并发射光线来产生阴影，还可以从上面(透镜侧)照射来投射轮廓。
即使测量目标仅通过透射(背光)图像难以测量，也可以通过外延照明来测量。

遮光窗帘用来阻挡来自外面的光线。它用于通过阻挡周围光线来更准确地投射形状。
