摆/振动

在寻找测量跳动/振动的最佳方法时，有许多重要的因素需要考虑，跳动或振动的类型(方向)，测量系统的类型，以及安装环境。如果选择的设备不能充分满足您的需求，可能会导致生产过程中的精度不足和工时增加。这个网站的目的是帮助那些寻找跳动/振动测量系统发现最好的方法，这样做的信心。

一本必读的关于测量和技巧选择理想的测量系统!

除了介绍测量系统，本指南详细介绍了测量厚度、外径、形状等的最佳方法。

下载

如何测量跳动/振动

找到最佳的测量方法和合适的设备来测量“跳动/振动”。

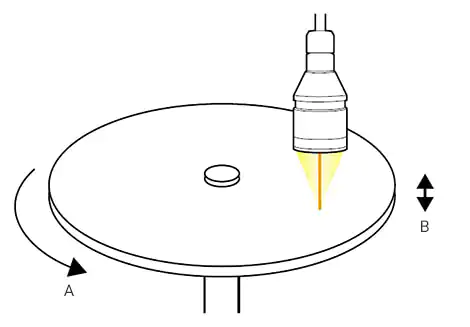

旋转物体表面跳动的测量

实例应用:硬盘驱动器表面跳动测量

最优的测量系统

最优的测量系统激光位移传感器

激光位移传感器可用于测量目标表面单点的振动。

要点

• 距离目标旋转中心越远，振幅越大，高度波动越容易捕捉。
• 振动测量必须以至少10倍于目标振动频率的采样率进行。

•

•

使用一维激光位移传感器测量其他跳动/振动

实例应用:超声波焊接机振动测量

最优的测量系统

最优的测量系统激光位移传感器

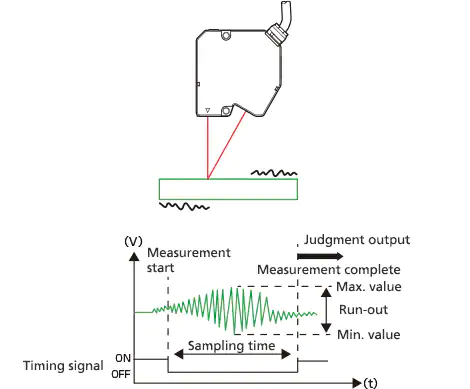

激光位移传感器可用于测量目标表面单点的振动。

要点

• 跳动的峰到峰值可以通过使用峰到峰保持或类似的函数来计算。
• 振动测量必须以至少10倍于目标振动频率的采样率进行。

•

•

使用二维激光位移传感器测量其他跳动/振动

实例应用:机器人残余振动测量

最优的测量系统

最优的测量系统2D激光位移传感器

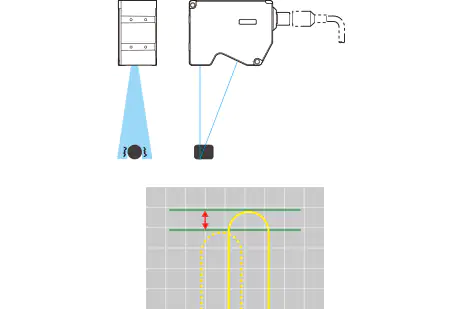

被扩展成一条线的激光束被目标表面漫反射。这种反射剖面是在HSE3-CMOS上形成的，通过检测反射位置和形状的变化，可以测量目标跳动。

要点

• 用一维激光位移传感器测量时，如果峰值点向左或向右移动，则无法在任何时候捕捉到峰值。利用二维激光位移传感器可以随时跟踪峰值点。
• 测量必须以至少十倍于振荡频率的采样率进行。

•

•
