激光分析器
阵容

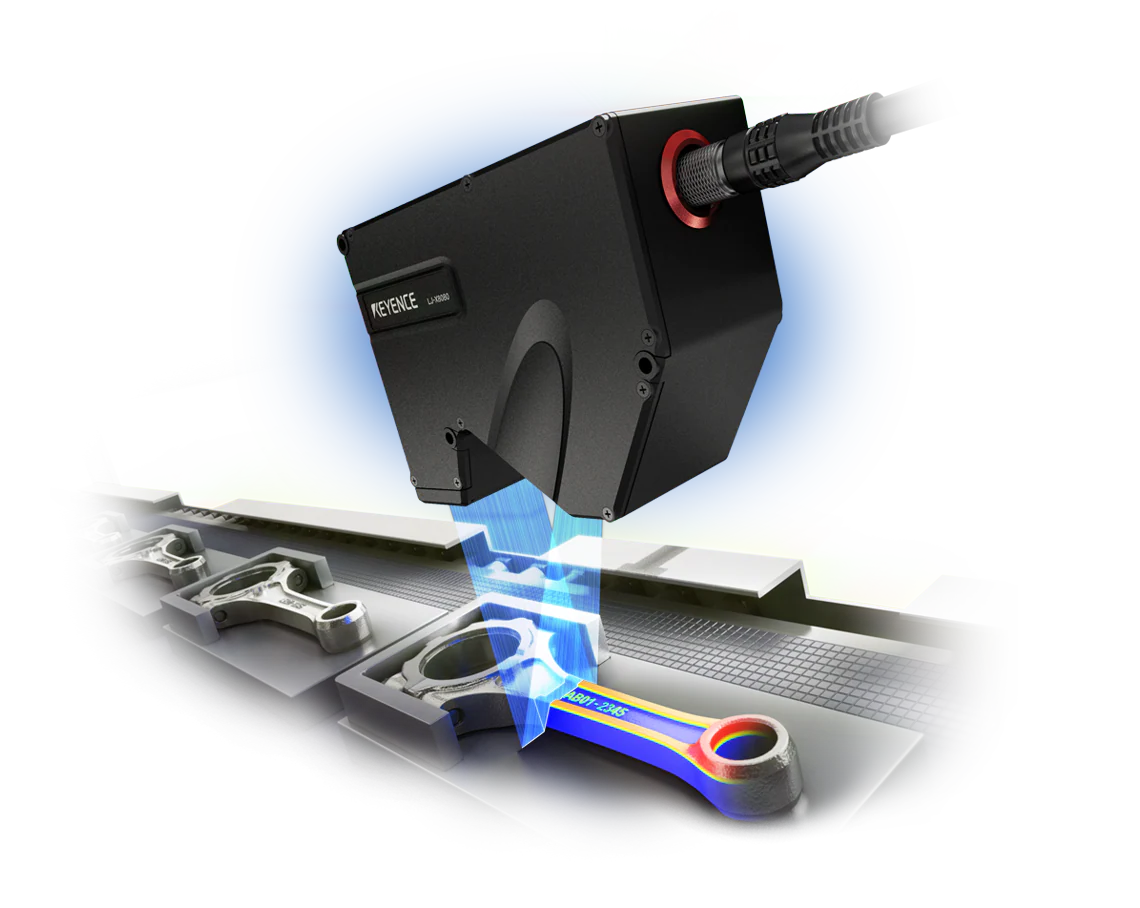

按照LJ-X8000系列进行2D/3D测量和检查。我们最通用的激光轮廓机阵容提供3200点/轮廓，使它容易准确测量任何目标形状或材料从高分辨率的图像。激光轮廓扫描仪与四种不同的控制器选项兼容，允许用户选择一个设置，完美地校准系统能力与任何应用要求。最大激光线宽达到超过720mm(28”)，多个可以配对在一起扫描更大的目标。这些高性能传感器的编程只需三个简单步骤，任何体验级别的用户都可以进行精确的在线3D测量。

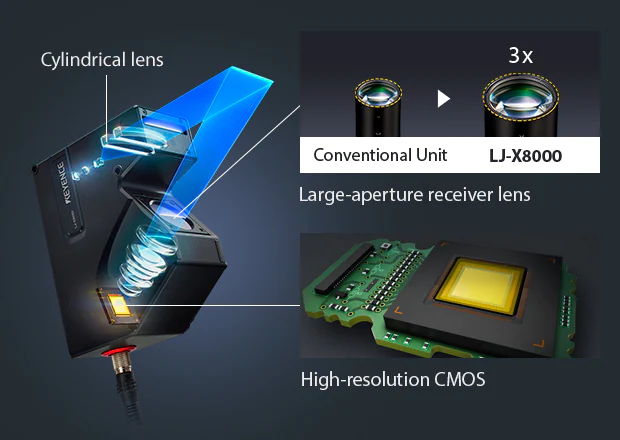

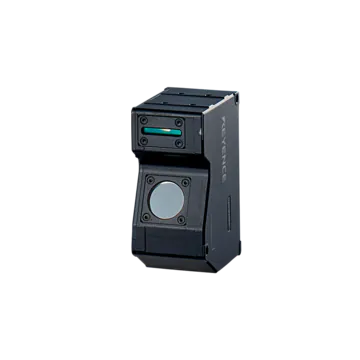

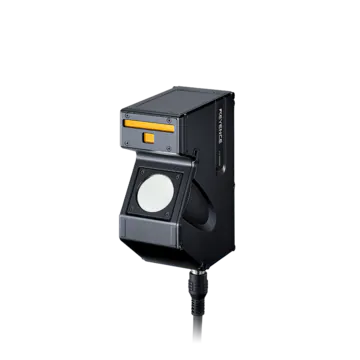

测量轮廓和形状的目标使用高速二维激光轮廓仪LJ-V7000系列。通过通过激光线收集高度数据，该系统可以100%检查由于缺乏对比度或眩光而导致的其他系统的目标。传感器的蓝色激光和专门的CMOS提供了广泛的动态范围，可以测量多种表面类型或颜色的目标-从玻璃、金属到深色橡胶。高速采样(高达64kHz)，可以在运输过程中测量零件，提高生产效率。LJ-V7000系列传感器也与LJ-X8000系列控制器兼容，用于执行3D测量和检查。

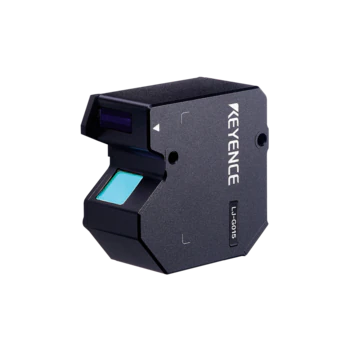

该第一代激光扫描仪执行简单的2D测量。LJ-G5000系列的2D位移传感器可用于测量高度，高度差，宽度等。激光线分析器自动将测量值与尺寸公差进行比较，从而可以实时检测有缺陷的部件或过程。最多可以同时执行8个测量，支持各种内联轮廓测量应用。188bet在线
激光轮廓仪是一种激光位移传感器，它通过一条激光线而不是单个点来收集高度数据。它们使用激光三角测量测量物体的轮廓，使用2D CMO来接收光束发射到目标和反射光的过程，以了解线上的许多点处的高度。可以从该2D轮廓执行高度，高度差，宽度和其他测量的测量，而不触摸目标。通过在扫描期间编译简档，可以呈现目标的高清3D表示来完成3D测量和检查。激光分析器的高速采集高分辨率型材可实现各种应用和行业的可靠质量和过程控制解决方案。188金宝搏官方app下载
使用激光轮廓仪的好处
激光轮廓仪可以进行非接触式轮廓测量。与基于接触的测量设备不同，激光轮廓仪可以精确测量软材料或靶材的轮廓，这些材料或靶材可能会因接触而受损。自动化轮廓测量还消除了对操作人员的依赖，消除了人为误差或测量方法变化的风险，从而提高了可靠性，同时减少了检测时间。
接触式测量系统很难用于易刮伤的产品和安装在精密pcb上的电子元件的表面。另一方面，激光profiler可以在生产过程中对这些精细目标进行测量，而不需要停止零件检查。由于其非接触测量方法，激光轮廓仪可以准确测量橡胶制品、食品和其他软物体的轮廓，而不改变目标的形状与压力接触。激光profiler激光profiler激光profiler激光profiler激光profiler激光profiler激光profiler激光profiler激光profiler
因为1D激光位移传感器在一个点而不是整个表面上测量，所以它们对于计算诸如高度差或翘曲的3D测量来稍微有限。激光分析器提供用于在单次通过中扫描宽区域的解决方案，使得可以以高速完成更复杂的测量。
使用一维激光位移传感器完成二维测量，如高度差，需要使用多个传感器或安装一个精密平台来调整传感器相对于目标的位置。由于时间和空间的限制，这可能会很困难，而且精度也受限于零件定位的好坏。然而，激光轮廓仪使用激光线而不是单一点测量表面的高度，这使得在不需要运动或多个传感器的情况下完成宽区域的高度差测量成为可能。通过在生产线上安装激光轮廓仪，制造商可以在不停止产品的情况下进行高差、翘曲和其他2D/3D测量，从而提高产量。
基于相机的检查对于某些应用来说可能是困难的，因为光照条件，缺乏颜色对比，或目标的高度差异。此外，测量范围仅限于二维测量，因此高度检测必须单独完成。激光轮廓仪可以完成任何材料的三维检测和缺陷检测，无需外部照明。
传统的区域摄像头和线路扫描摄像头需要安装照明装置。在某些情况下，由于颜色、图案、光泽和目标可能具有的其他特性的不均匀，可能很难设置条件。此外，相机无法测量高度，即使从一个角度进行瞄准，也无法进行可靠的检查，因为无法从目标的前面到后面对图像进行完全聚焦。另一方面，激光轮廓仪可以在没有外部照明的情况下测量高度。只需安装一个传感器头，激光轮廓仪就可以通过从上方捕捉物体的形状来检测高度和其他3D轮廓数据。激光轮廓仪还可以实现可靠的内联轮廓测量，而不受颜色差异，图案，和目标对象的其他特征的影响。
激光轮廓仪案例研究
汽车
高速激光分析器可以遵循涂抹器系统（分配器喷嘴），以实时测量和检查密封剂的3D型材和新施加的粘合剂。由于激光分析仪免于辐射光的影响，它们可以通过沿着焊接机器人的割炬来测量刚焊接的珠子。其他应用包括零件和产品的外观检查以及以前不可能自动内联检查的其他3D轮廓测量。关键介绍了下一代自动化100％检查，只能通过激光分析仪实现。
电动汽车零部件
电池——电动汽车最重要的部件之一——必须符合高质量和安全标准。激光轮廓仪可以在广泛的过程中自动执行100%的检查，包括锂离子电池制造过程中的涂层应用质量以及方形箱盖密封用电极和焊道的三维轮廓测量。单击此处探索与电机和连接器相关的关键部件的自动外观检查的其他示例。
电气及电子部件
随着智能手机、平板电脑和可穿戴设备需求的增加，以及体积更小、功能更强的趋势，检测需求也在不断增长。KEYENCE介绍了电气和电子零件行业使用激光轮廓仪进行全自动100%检测的例子，包括PCB翘曲和PCB上的焊锡膏的轮廓测量，套管的油封和O形环插入检测，以及引脚的共面度检测。
半导体
激光轮廓仪是非常有效的半导体工艺，精度和稳定性是需要的，因为他们的能力，没有负面影响的部分光泽或颜色变化的测量。晶圆的边缘轮廓和定位精度对降低损耗和高效制造高质量芯片起着重要的作用。KEYENCE展示了引入激光轮廓仪的例子，该激光轮廓仪提供了可靠的精确测量和对晶圆的检查，具有独特的光泽，用于切口位置和边缘形状的轮廓检查。
高度和高度差测量
在检测中遇到的一个典型问题是由于目标物体倾斜而产生的测量误差。KEYENCE介绍了使用配备倾斜校正功能的激光轮廓仪进行精确测量的高度和高度差测量的例子。本文通过一个涉及透明表面和镜像表面的测量实例，以及与接触式测量系统的比较，解释了激光轮廓仪的工作原理。
宽度测量
激光轮廓仪可以在任何位置提供目标宽度的在线测量。KEYENCE介绍了一些例子，包括使用激光轮廓仪测量弹性体宽度的案例。对非接触宽度测量的替代解188金宝搏官方app下载决方案也作了说明。
角度测量
激光轮廓仪可以快速准确地测量角度，无需使用多个传感器头或外部计算。KEYENCE介绍了一个例子，通过即时测量自动焊机焊枪前的坡口形状、位置和角度，并向系统提供反馈，提高了自动焊接的质量。
翘曲和平面度测量
单一激光轮廓仪精确测量翘曲和平坦的目标使用高度数据下的激光线。由于该激光轮廓仪能够从获得的轮廓数据中检测和测量高度、峰值、底部点和翘曲宽度，测量和检查操作简单、快速。
二维剖面测量
配备单镜头HDR的激光轮廓仪可以提供快速、高精度的二维轮廓测量，即使轮胎(颜色对比度低)在运动。
通过获取旋转轮胎整个圆周的轮廓数据，并对其进行图像处理，也可以实现三维轮廓的测量。本节将提供这样的示例。
三维轮廓测量
激光轮廓仪能够对任何物体进行在线3D检查。利用激光轮廓仪的高速采样、高精度和高性能位置调整功能，可以在不影响周期时间的情况下实现可靠的100%检测。在这篇介绍中，KEYENCE是指3D位移传感器，可以在多个点上即时批量测量高度，支持广泛的应用，包括零件缺陷检测。188bet在线
关于激光轮廓仪的常见问题
LJ-V7000系列和LJ-X8000系列都支持先进的3D轮廓测量和检测，更不用说使用内联188bet在线轮廓测量的2D轮廓检测。

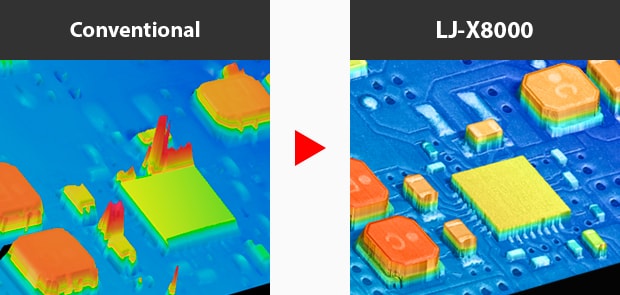

LJ-X8000系列沿X轴达到3200像素，在X和Z轴上启用超高清轮廓测量。这些激光分析仪能够准确地捕获微小型材特征。LJ-V7000系列提供高速采样，最多64 kHz，借助于快速，精确的内联测量和检验为更短的循环时间贡献。
这两个系列都采用蓝色激光器，提供稳定的测量和检查，不受目标的材料、颜色或温度条件的影响。

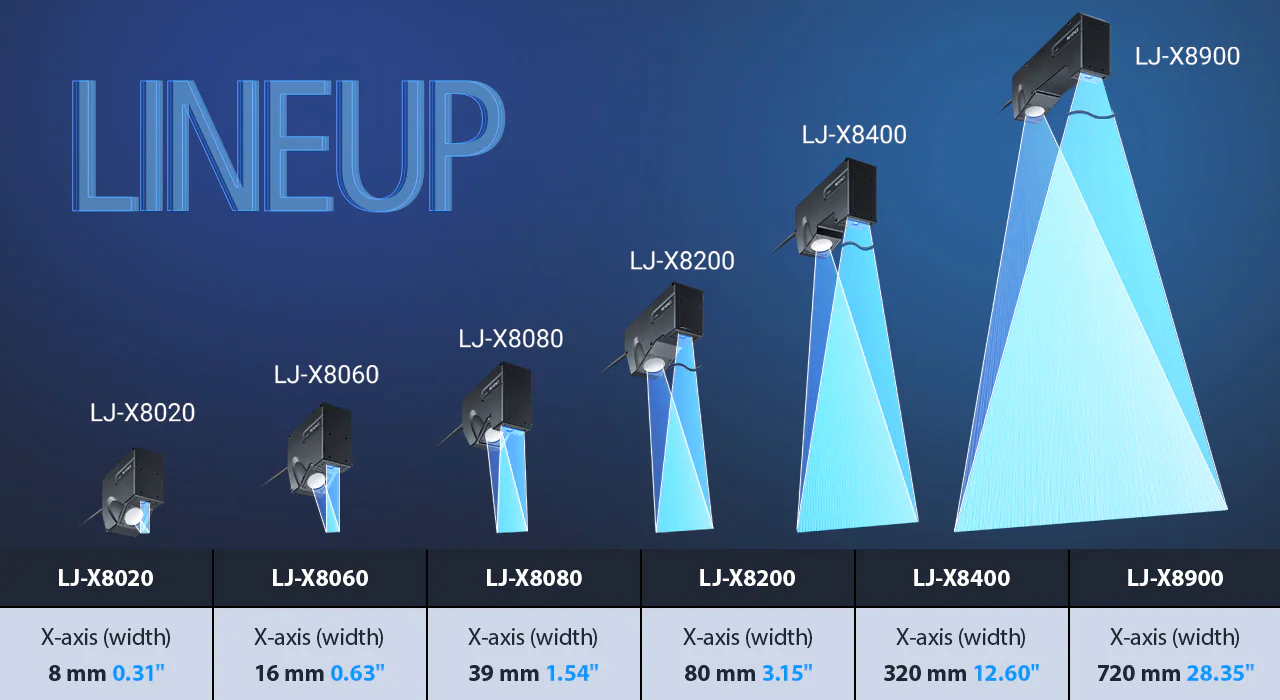

一个头可以测量宽度达720毫米(LJ-X8000系列)。我们的激光轮廓仪可以自动检查全宽度和总长度的片，膜，和其他宽的对象，只有一个传感器头或多个传感器配对在一起。它们的简单性使得它们很容易集成到现有系统中，但它们是超级强大的检测工具，由于其高速采样能力，可以在不停止卷对卷机器运动的情况下，从一端到另一端检测到表面上最小的不均匀度。此外，与传统相机不同，激光profilers不需要调整头部位置，即使是不同厚度或颜色的片，使它们能够轻松快速地响应各种产品。
最肯定。KEYENCE不仅提供了一个3D图像处理和检测包，而且还提供了一个专用的轮廓输出模型(LJ-X8000A)，专门用于并仅用于轮廓数据输出。由于激光轮廓仪测量的原始轮廓数据可以直接导入计算机，因此可以使用现有系统和现有机器视觉库将这些数据引入3D检测，而无需任何额外成本。该模型与支持各种机器视觉库的halcon兼容版本的采样软件捆绑(免费)。188bet在线
该网站介绍了各种行业的成熟解决方案，包括汽车，薄膜和薄板188金宝搏官方app下载，电子和电子元件-激光轮廓器，以及我们的其他激光位移传感器和测量系统。应用程序还可以通过测量类型进行探索，如厚度、宽度、高度、高度差和3D检查。
