光学测微仪/激光测微仪
高精度测量（穿透式距离传感器）

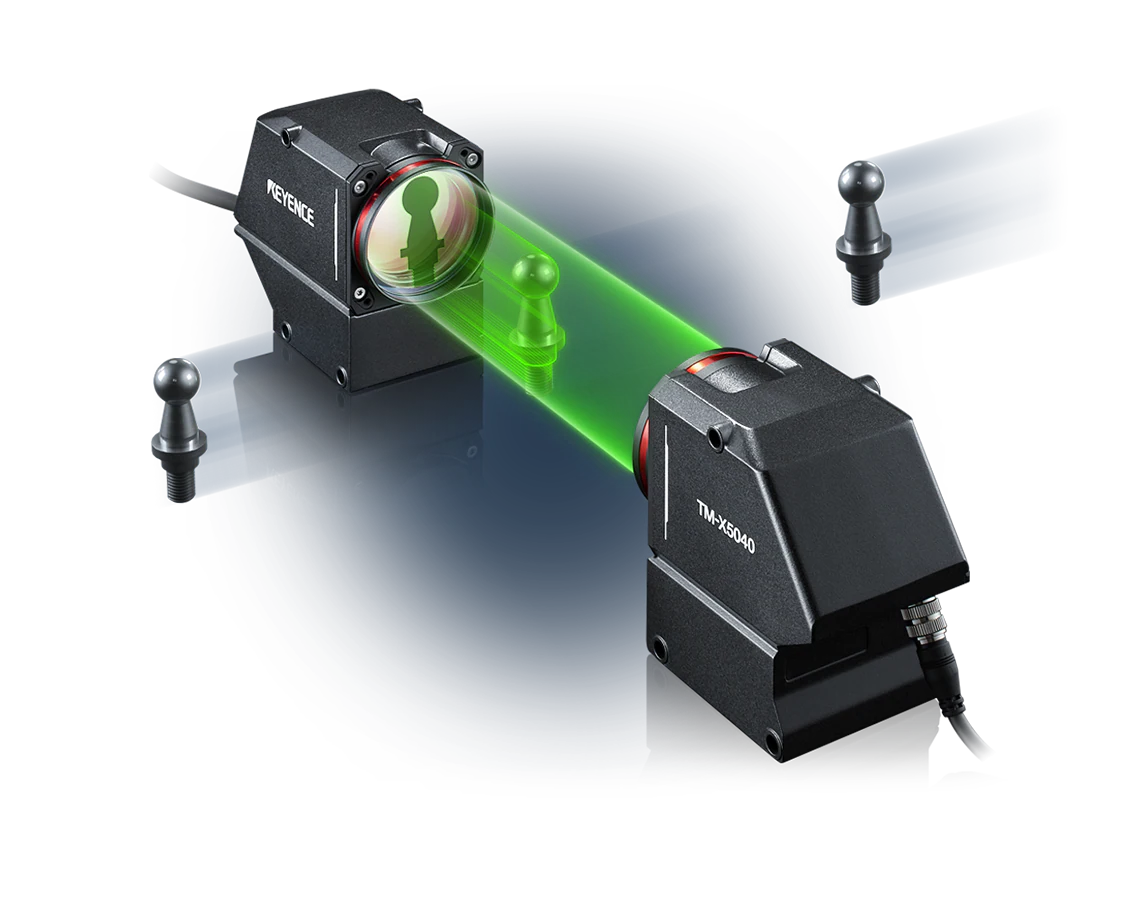

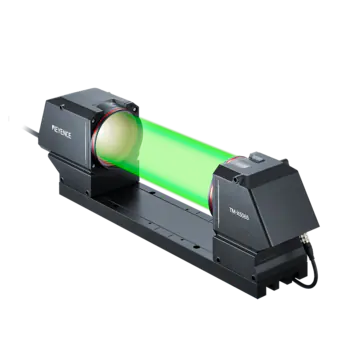

TM-X5000系列远心测量系统通过捕捉目标的轮廓提供快速和准确的测量。双远心光学系统通过在大景深范围内提供聚焦图像来提供可靠的结果。这种设计，结合低失真镜头和专有算法，使精确测量在视场的任何地方，消除了精确的目标放置，外部照明，甚至现场校准的需要。用户友好的系统可以配置在3个简单的步骤，包括100多个测量和检查工具，包括:GD&T，主比较，和缺陷距离检测。

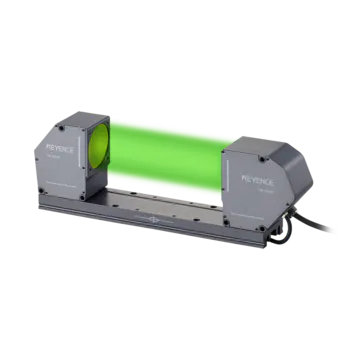

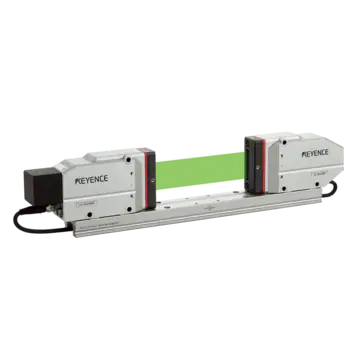

LS-9000系列高速光学微米高度耐用，提供采样速度（16000个样品/秒）和可重复性（±0.03μm），以便执行可靠的内联测量。由于使用高强度LED和远心镜头的专业光学设计，这些传感器不包含任何移动部件，从而在长时间使用寿命中提供精度。其高速，精度和耐用性，无论目标材料如何，都可以在各种环境中稳定内联和离线测量。高速曝光捕获了移动目标的清晰图像，使电线和其他易于振动的电线和其他目标的精确测量能够精确测量。系统可以计算目标的角度，并自动消除由于倾斜或未对准而引起的错误。凭借其IP67环保设计和空气净化单元，该产品可抵抗污垢和温度变化，可用于各种位置和环境。
TM-3000系列高速2D光学测微仪是世界上第一个实现校准背光测量的仪器。它们可以在线和离线同时完成X轴和Y轴的测量，如外径和高度差。高强度LED和双远心光学系统提供了不受外部照明影响的高重复性结果。最大外径、角度等可以立即测量，因为测量的是面积，而不是点。检测零件的位置，并自动调整到适当的位置，使测量准确。该系统具有15种基本测量模式和8种辅助测量模式，为各种应用提供了强大的解决方案。

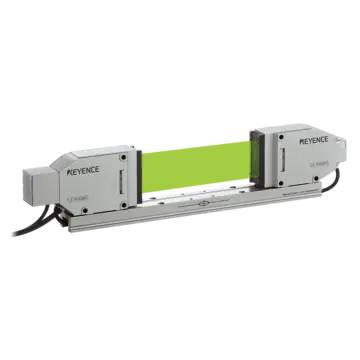

LS-7000系列高速高精度数字千分尺采用我们专有的光学系统，无运动部件，提供高速、准确、耐用的测量解决方案。传统的激光扫描千分尺驱动一个带有电机的多边形反射镜来测量零件。相比之下，LS-7000系列的光学系统采用高强度氮化镓绿色LED光源、远心镜头和HL-CCD，在传感器寿命期内提供高性能，无需持续维护或重新校准。此外，该系统还配备了内置的监控CMOS，显示测量范围内的目标，便于检查测量位置或根据需要调整目标位置。
Thrubeam距离传感器

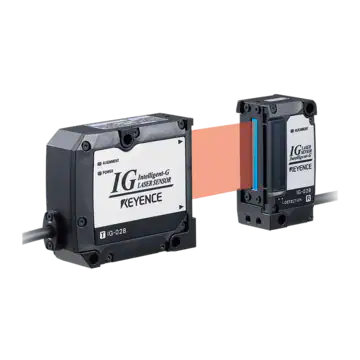

IG系列多用途CCD激光测微仪提供高精度的差异化，不受目标传输多少光的影响。该系列采用线电荷耦合器件(L-CCD)作为光接收元件。它不利用接收光强，而是捕捉透射激光的边缘，具有高精度、稳定的微分，重复性为5 μm，线性度为±0.1%。这使得IG系列能够支持各种应用，包括透明玻璃的边缘检测和定位，工件外径的188bet在线精确识别，检测薄板边缘时的反馈控制，以及轧辊间隙测量。主机组上的定位监视器便于启动一条线和转换期间的光轴对准。

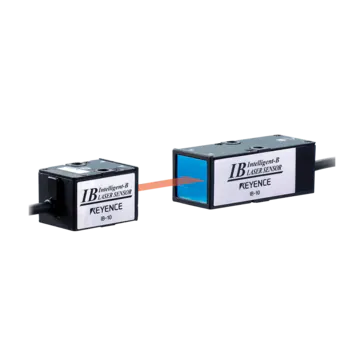

IB系列穿透式激光检测传感器通过高精度区分接收到的光强度，满足多种应用。该系列使用光电二极管（PD）作为其光接收元件。通过准确检测接收到的光强度的变化，它可以支持各种应用而不受目标的影响。例如，IB系列可用于光电传感器无法实现的应用，如液晶玻璃和液体浊度检测、薄膜类型区分、芯片倾斜检测和盖的不正确安装，所有这些都是低成本的。紧凑型传感器头配有校准LED，因此光轴校准很容易。188bet在线
光学微米在发射器和接收器之间传递时捕获目标的轮廓。与传统的激光千分镜不同，光学微米采用高强度LED，远心透镜，以及高速CMO，以同时捕获完整视野的图像。这消除了需要运动部件或重新校准以保持高精度。光学微米进入单/多轴单元，用于1D测量，例如直径或边缘位置，或2D单位，如电信中心测量系统，用于更灵活的解决方案。
光学测微仪的优点

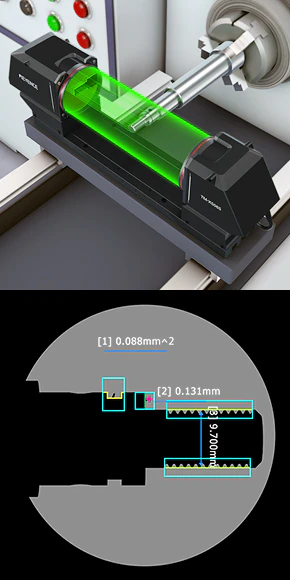

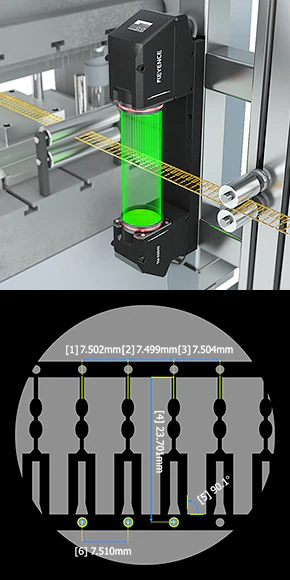

高速远心测量系统通过即时捕获运动目标的投影图像而无需停止生产线，从而在多个位置进行尺寸测量，大大缩短了检验处理时间。
高强度绿色LED光源、远心光学系统和高灵敏度CMOS使TM-X5000系列能够从捕获的锐利轮廓中准确测量尺寸，而无需停止快速移动的目标。多种测量工具可以组合在一起，以支持多个测量点和各种检查项目s、 100%检查是可能的，对处理时间没有负面影响，这在仅离线尺寸测量系统（如传统光学比较仪）中是不可能的。188bet在线

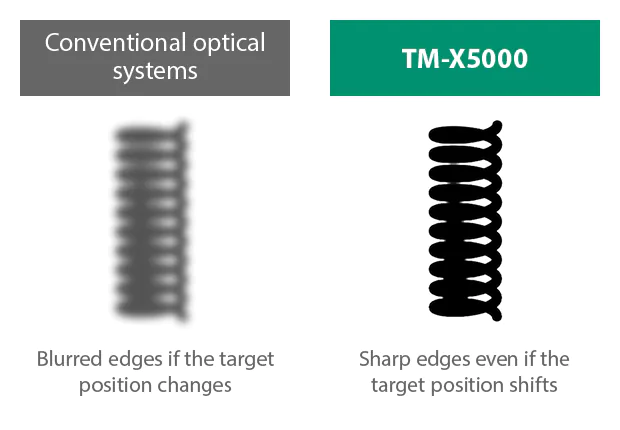

传统上，当采用远心测量系统时，由于运动目标的不对准，投影图像会模糊或失焦。大的景深消除了这种担忧，允许这些系统通过捕获锐利的边缘图像来稳定测量，而不需要对目标的位置进行重大调整。

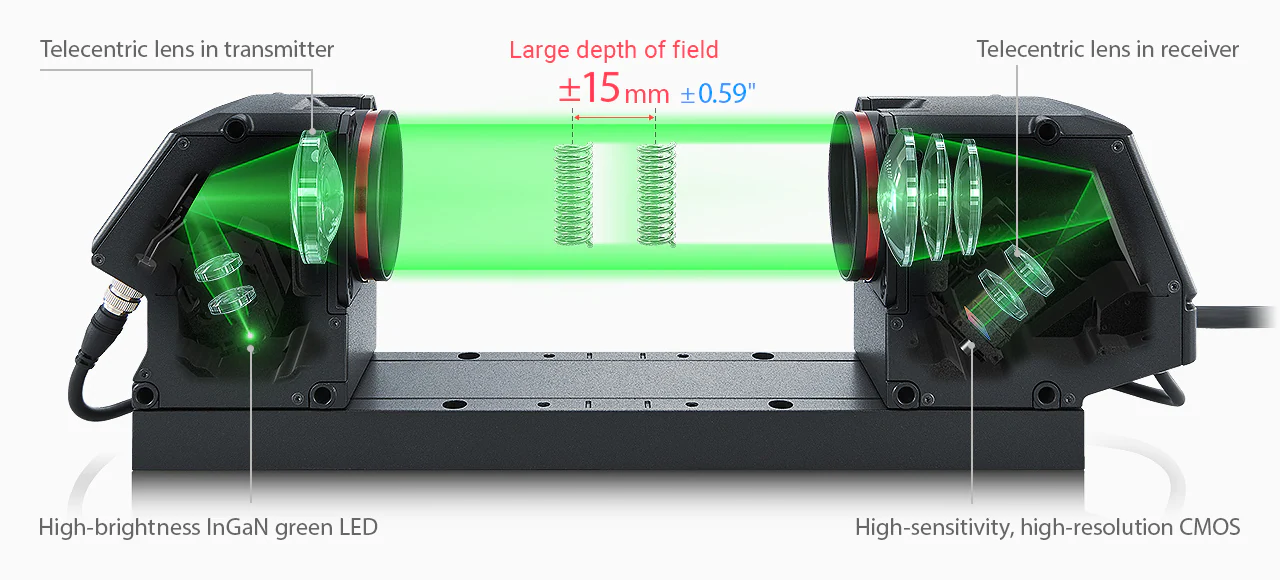

发送器和接收器中使用的远心理光学器件允许TM-X5000系列远心测量系统捕获边缘的真实图像。即使目标未对准，图像均以一致的精度和最大截至±15 mm（0.59“）的最大景深。低失真镜头和我们的专有算法消除了目标位置调整和校准诸如照明等因素的需求。因此，在发生之前，可以消除由未对准引起的测量误差和随后的屈服率降低。
使用外径测量系统，可以连续执行线、杆和腹板形状目标（如电线、挤压成型产品和板材）的在线尺寸测量。持续暴露可产生不间断的测量，确保不遗漏任何检查或缺陷。
外径测量系统可连续测量。当试图消除错过的检查和错过的缺陷时，稳定的测量是必要的。使用激光扫描系统的通束光学测微仪，可能会错过对微观目标的检查，因为当远离扫描线路径时无法检测到变化。为了解决这个问题，LS-9000系列和LS-7000系列高速、高精度数字千分尺配备了高强度绿色LED光源，测量整个视场的曝光时间。这确保了没有临时的值变化或检查被遗漏，并允许精确的测量。
光学测微计案例研究

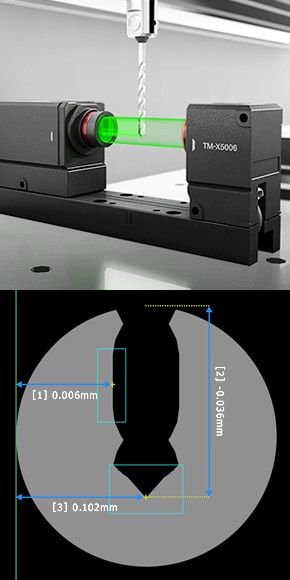

TIG焊接机器人钨电极尖端形貌检测
长时间连续操作焊接机器人会使焊头形状变形(其角度或弯曲)，导致焊接失败。在焊接机器人的工作间安装TM-X5000系列远心测量系统。考虑到施加在电极头上的负载，每50个连续焊接动作增加一次使电极头通过TM-X5000系列信号灯的动作。即使目标在移动，TM-X5000系列可以用非模糊图像测量轮廓，因此它可以准确捕捉电极轮廓的变化，防止焊接失败，同时最大限度地减少对加工时间的影响。除了焊接机，也有应用于各种机器人和自动化机器的工具的轮廓检查。
多点注射器的外径测量
喷油器由多个零件组装而成，因此检查需要在多个点测量外径。由于需要安装多个装置或移动测量系统来测量所有点，因此常规外径测量系统的安装成本较高，并增加了检查处理时间。此外，为了保证测量系统的准确性，必须维护移动机构，这需要时间和精力。远心测量系统可以在瞬间测量视野内多个点的外径，还可以同时检查多个项目，如同轴度。
玻璃基板定位(透明靶)
玻璃基板的对准需要高精度，并且常规通过使用视觉系统进行。188金宝搏官方然而，透明目标的定位困难，可能需要复杂的预准和校准，以改善加工时间，同时保持高精度。LS-9000系列高速光学微米提供了一种用于测量透明目标的模式，除了双级边缘检测阈值设置，也能够使用简单的应用稳定测量和定位，即使在薄玻璃基板上处理边缘轮廓。
关于光学千分尺的常见问题
TM-X5000系列远心测量系统曝光时间仅为100 μs (0.1 ms)，通过快速捕捉对焦2D投影图像，无需停止快速线，可以在一次拍摄中同时测量多达100个项目。有100多种工具可供选择。这些工具可以组合在一起，用于批量测量复杂型材的外径、宽度、高度和半径，以及从投影图像中捕获的多个螺纹的螺距、高度、角度等。
TM-X5000系列远心测量系统提供了直观的操作设置所需的测量项目:只需选择图标组合基本工具，元件工具，辅助工具，应用工具和GD&T工具。在GD&T工具中，可以选择直线度、圆度等形状公差，垂直度、平行度等定位公差，同心度等位置公差，并与其他工具组合，对各种图纸指令进行在线检测。支持内嵌检查所需的广泛测量，包括识别产品的主比较和外观检查的外来颗粒距离测量。188bet在线
LS-9000系列高速光学微米标准配备空气吹扫装置，可满足IP67标准的环保设计。高耐蒸汽，灰尘，物质污染，油雾，撞击和温度变化等物质，即使在恶劣的环境中也能提供稳定的外径测量。一旦安装在各种过程中，它就可以连续测量不断曝光，允许实时识别并及时处理错误。因为可以在过程中进行测量，所以在后处理检查中不再检测到大量的缺陷，从而改善了各种环境中的产量率。
