位置纠正
了解位置调整系统，以准确检查移动目标
通常在检查生产线上的物体时通常需要调整。此函数组合调整原点窗口（检查帧计算错位的检查帧）和调整目标窗口（调整的检查帧）。
位置调整原理 - 坐标轴（使用模式搜索批量调整）
示例：当从三引脚终端的散热板（蓝色框架）的参考图像的偏差用作窗口（粉红色框架）的位置校正数据时，用于引脚部分（粉红色框架）。
观点
位置调整功能涉及改变调整目标窗口的坐标轴的内部处理。当在监视器上查看时，调整原点窗口的区域和调整目标窗口似乎是相同的，但具有不同标准的坐标点数据输出作为测量值。
在具有不同坐标轴的Windows之间计算时，测量的绝对值数据使用CCD的左上角作为原点。
位置调整原理 - 旋转中心（使用模式搜索批量调整）

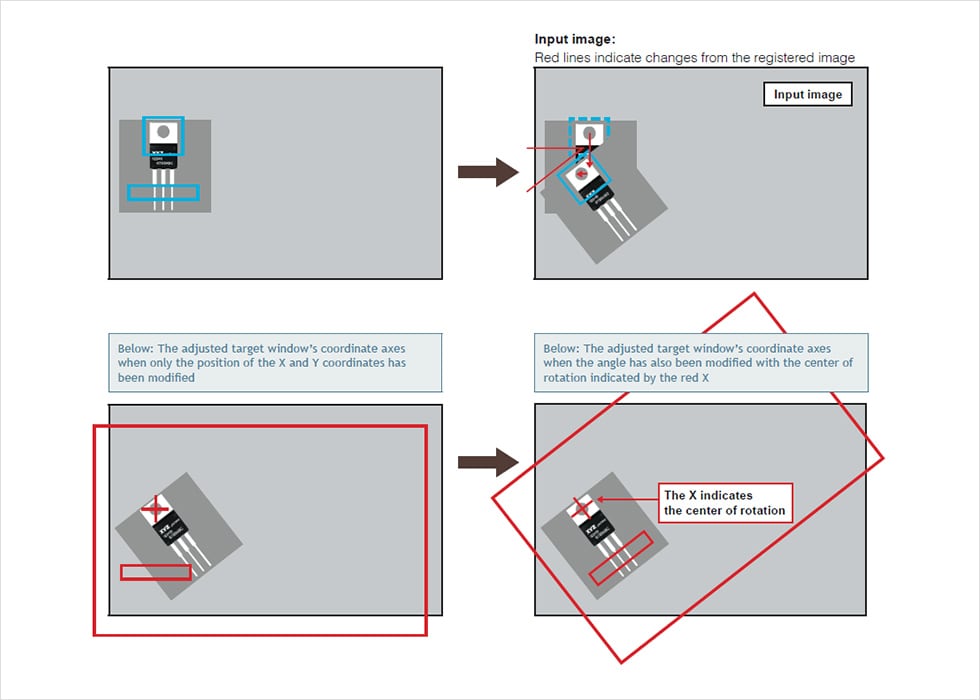

位置调整涉及测量必须与登记图像重新定位目标窗口的程度。在角度数据的情况下，用作中心点的点变化的点非常重要。这一点称为旋转中心。当通过模式搜索调整X和Y坐标和角度时，图案的中心点成为旋转的旋转中心。
If only the angle, and not the center of rotation, is specified, the center of rotation will revert to the point of origin (i.e. the top left corner will be set as 0,0), and the coordinate axes and target window will be misaligned as shown by the red dashed frame. When adjusting the angle, the center of rotation must be taken into consideration. The final position of the position adjustment target window will change greatly according to the point used as the center of rotation for angle adjustment.
观点
要对角度执行位置校正，您需要考虑旋转中心点。在角度校正中，位置校正目标窗口的结果取决于所选择的旋转中心点的大大变化。当使用由模式搜索角度测量检测到的角度测量的坐标时，将正确校正角度。当基于计算校正角度时，也可以正确地校正，只要有不仅可以理解角度而且旋转中心点用于校正。
位置调整原理 - 使用多种模式搜索工具进行单独的位置调整
上述四个处理步骤使得可以执行高度精确的边缘检查，这些边缘检查不受照明强度的波动和其他这种干扰的影响。使用位置调整方法时，即使只有一个调整原点模式，也必须使用检测各个目标位置的模式搜索来创建目标窗口。
通过理解位置校正，正确检查移动目标的方法概述
以下几点是位置校正的基础知识。
- 位置校正是将参考图像和校正源窗口中的检测位置之间的差异传递到校正目标窗口作为坐标轴的改变的过程。
- 要执行角度校正，您需要将项目设置为旋转中心点。
- 当基于多个检测结果执行位置校正时，需要考虑坐标轴在每个校正目标窗口中不同，并且在校正源模式相同的情况下，校正目标窗口中的各个位置处的区域设置。
[参考]准确位置校正的第一个要求是对校正源的精确检查。有关精确模式搜索/边缘位置设置的方法，请参阅尺寸检查的主题基础和位置检测的基础知识。
下一个主题是图像增强过滤器。有各种图像增强滤波器，例如膨胀和平均过滤器，可用于稳定测量处理。使用这些过滤器正确需要基本的原则知识。让我们详细看看原理和应用程序。
