测试3
Q01选择有效的照明
解决视觉应用的关键是选择正确的照明。根据照明类型或位置的不同，可以看到的检查目标的方式有很大的不同。
将以下视觉应用（尽管3）匹配到照明类型（A，B或C），这是每个目标的最合适的照明。
从A到C选择，正确组合目标类型到照明类型。
目标类型
照明类型
- 1 + (a), 2 + (c), 3 + (b)
- 1 + (c), 2 + (b), 3 + (a)
- 1+（b），2+（c），3+（a）

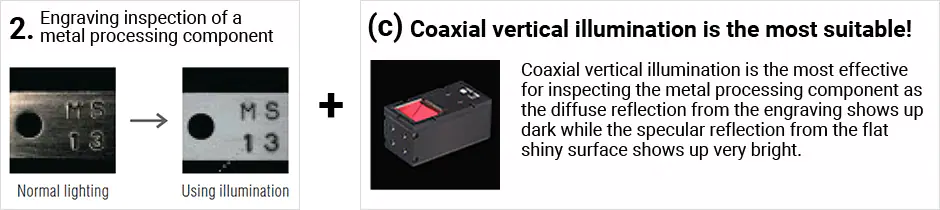

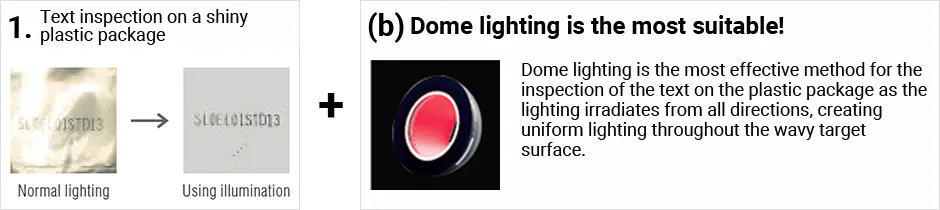

正确答案：C。1+（b），2+（c），3+（a）
Q02寻找最大线速度
当使用视觉摄像机在连续移动的胶片上检查异常时，重要的是要确定目标的最大速度应该是多少。
目标测试已经证实，为了正确检测到的异常，需要一个100mm（3.94“）的视野。此外，使用此视野进行检查的图像处理时间为25毫秒。
以下选项，哪一个是在这些条件下可能发生的最大线速度而不会丢失任何异常？
- 60米/分钟
- 120米/分钟
- 240米/分钟
正确答案：C。240米/分钟
如下式所示，给定应用的最大线速度可以通过视场除以处理时间得到。
最大线速度=视场÷图像处理时间
在这个例子中，
- 视野= 100 mm（3.94“）方形
- 图像处理时间= 25 ms = 0.025秒
所以，最大线速度=100毫米(3.94“)÷0.025秒
= 400 mm（15.75“）/秒
= 240米（787.4'）/分钟。
此外，由于图像处理时间会因所使用的图像传感器和设置的不同而有很大的变化，因此可以颠倒上面的公式来获得给定的最大线速度/视场下所需的实际图像处理时间。这是一种提前找到这些必要参数的有效方法。
Q03镜头景深

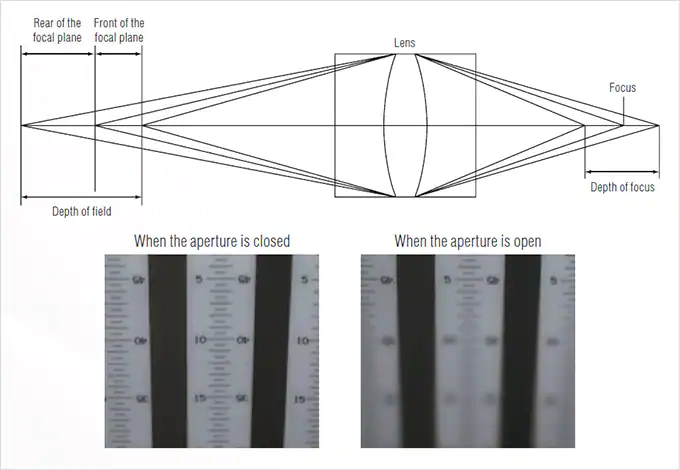

景深表示所捕获目标图像保持对焦的z轴范围。
例如，如果您在一定条件下使用特定镜头和目标保持焦点的工作距离为100mm至105mm（3.94“至4.13”），则景深被认为是5mm（0.2“）。景深更深，图像的可能性不太可能焦点。
为了尽可能地增加现场景深，以下哪个选项A至D表示正确的组合？
- “选择具有长焦点距离（远摄）”+“的镜头尽可能缩小光圈”
- “选择一个长焦距镜头(远摄镜头)”+“尽量打开光圈”
- “选择一个焦距较短的镜头(广角)”+“尽可能缩小光圈”
- “选择具有短焦点距离（广角）”+“尽可能多的光圈的镜头”
正确答案：C。“选择一个焦距较短的镜头(广角)”+“尽可能缩小光圈”
使用具有较短焦距的广角镜头时，更容易将图像集中在CCD上。通过使用更窄的镜头光圈也可以增强聚焦。由于聚焦在CCD上的光线浅角度，广角透镜具有更长的图像形成。较小的（窄）孔允许更少的光进入镜头环境，从而在CCD上产生更聚焦的图像形成。
Q04线路速度和快门速度
一般来说，为了防止高速移动的目标在捕捉图像时失焦，需要快速的快门速度。另一方面，如果你在黑暗的夜空中捕捉星星的图像，就需要较长的曝光时间和较慢的快门速度。
在这个例子中，图像传感器的视场为100mm(3.94”)，CCD尺寸为500 × 500像素*。目标将以1000毫米/秒的速度通过图像传感器。
以下哪种快门速度是最好的，以便在最佳的照明条件下保持图像（在上面的示例中）焦点？
*为了便于计算，将CCD的尺寸设定为500像素× 500像素，但实际上这个尺寸是不存在的。
- 1/500秒
- 1/1000秒
- 1/10000秒
- 1/50000秒
正确答案：C。1/10000秒
这里概述的信息也可以在数字单镜头反射相机的手动操作中使用，因此请确保您了解并彻底了解信息。
为了保持焦点的图像，最好使用快速快门速度。但是，如果快门速度太快，则图像可能会在没有足够的曝光时结束太暗。为了在不丢失焦点的情况下获得最佳图像捕获，使用目标所需的时间设置快门速度以将像素的1/2移动为参考。这是为了在移动1像素的距离的一半时间内完成曝光。
- 首先，找到1/2像素的大小。视场100mm (CCD尺寸:500像素×500像素)
100毫米÷ 500像素÷ 2 = 0.1毫米 - 接下来，找到移动0.1 mm所需的时间。
0.1 mm÷1000 mm /秒= 0.0001秒= 1/10000秒
因此，答案是1/10000秒。
