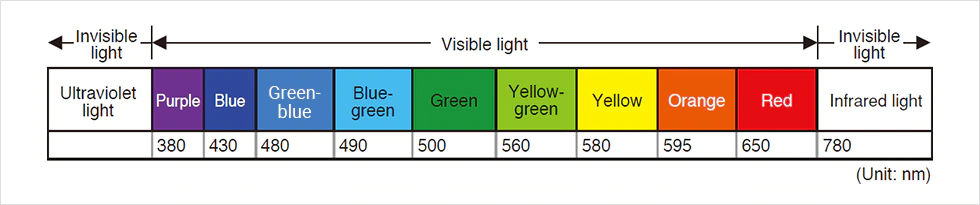

照明选择基础

(1)镜面反射样本图像

金属表面有无铭文的检查

1. 铭文不清楚。
2. 碑文清晰明了。

有必要将平整的金属表面与铭文的凹陷处进行对比

由于金属表面容易反射光线，而刻字则不易，因此最佳的方法是利用镜面反射来增强表面和刻字之间的差异。

(2)漫反射样本图像

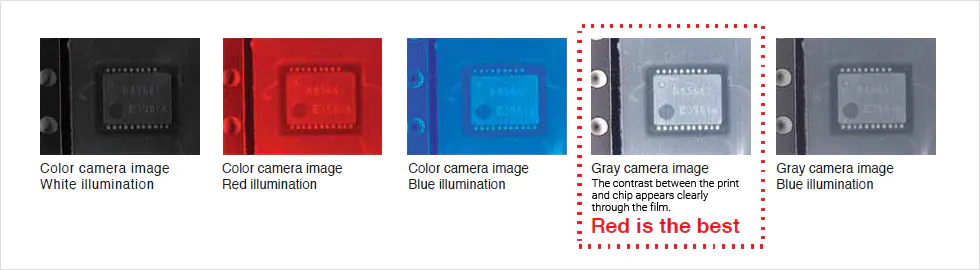

通过透明胶片检查芯片上的印刷品

1. 光线反射在胶片表面上。
2. 图像不受胶片的影响。

有必要通过消除透明薄膜的反射(光晕)来显示芯片表面和印刷品之间的对比。

最佳的方法是使用漫反射，以防止镜面反射在透明胶带上。

(3)透射光样本图像

非织造布异物检查

1. 光线反射在胶片表面上。
2. 异物的轮廓可以清楚地辨认出来。

需要将目标表面与异物的对比表现出来，但由于颜色的细微差别而难以识别。

即使在反射光无法检测到差异的情况下，从目标后方发出的透射光也会显示出异物的黑色剪影。

(1)镜面照明样本图像
检测玻璃板边缘的芯片

简单的反射的光

反射光随机地反射在玻璃表面上。　

【根据工件特性及检测细节选择照明】

• 光线反射在玻璃表面上。
• 要增强玻璃板与背景的区别。
• 光线最好垂直照射在工件上。
• 可在工件上方提供空间。

最好的选择是同轴垂直照明。

coaxial-vertical照明
整个玻璃表面可均匀照明。

(2)漫反射检测实例
检查橡胶填料中的碎屑

简单的反射的光

外围的芯片无法识别。

【根据工件特性及检测细节选择照明】

• 工件是不反射镜面光的黑色橡胶。
• 缺口也是黑色的，不会反射镜面光。
• 从一个角度照亮工件，以反射来自切屑区域的镜面光被证明是有效的。
• 一盏灯可以安装在接近目标。

最好的选择是低角度的光线。

(3)透射光检测实例
检查领导的形状

简单的反射的光

边缘几乎没有什么对比。

【根据工件特性及检测细节选择照明】

• 目标是一个有投影和凹陷的金属物体，导致不规则的镜面反射。
• 利用透射光，可以在不受投影和凹陷影响的情况下探测到目标的边缘。
• 可在工件后面安装一盏灯。

最好的选择是背光灯。

有背光
复杂的轮廓可以清晰地辨认出来。
